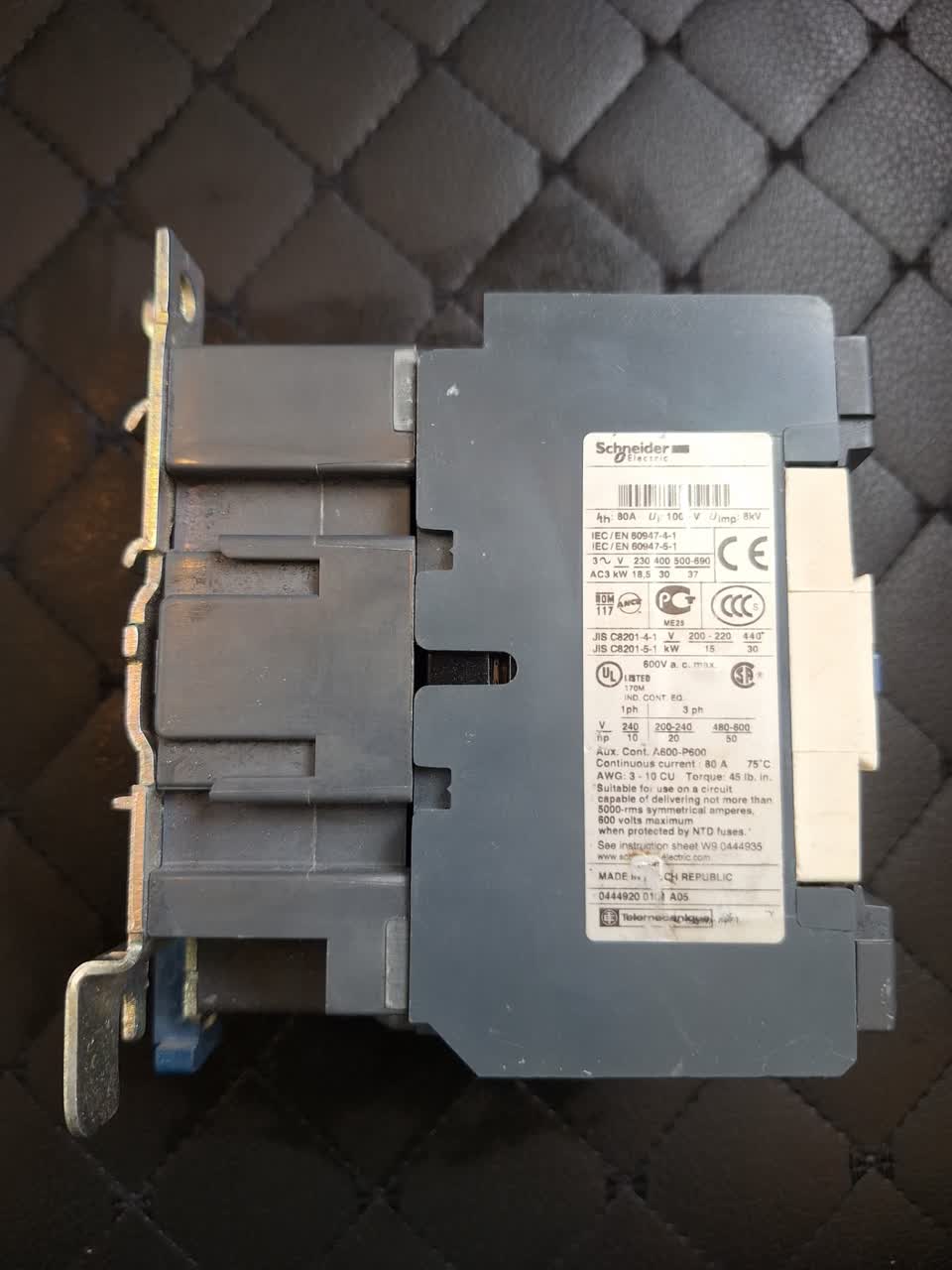

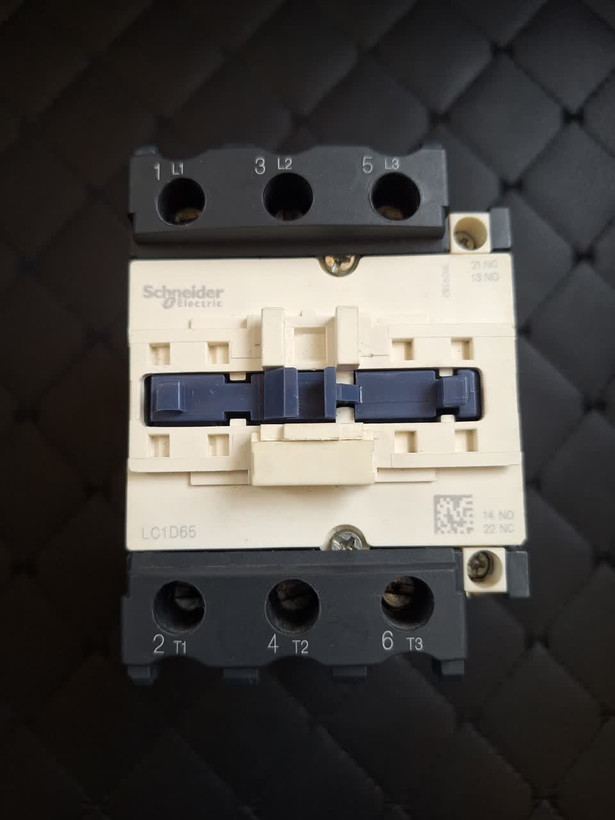

کنتاکتور 65آمپر LC1D65 اشنایدر فرانسه

معرفی محصول:

کنتاکتور اشنایدر الکتریک LC1D65، یک کنتاکتور قدرت با قابلیت اطمینان بالا است که برای کنترل و سوئیچینگ بارهای الکتریکی، به ویژه موتورهای سه‌فاز، در کاربردهای صنعتی طراحی شده است. این کنتاکتور بخشی از سری D اشنایدر الکتریک است که به خاطر دوام، عملکرد پایدار و تطابق با استانداردهای بین‌المللی شناخته شده است. LC1D65 برای استفاده در تابلوهای برق، سیستم‌های اتوماسیون صنعتی، و کنترل بارهای سنگین مناسب است.

مشخصات فنی کلیدی:

• جریان نامی (Rated Current): 65 آمپر (کاربرد AC-3 برای موتورهای سه‌فاز)
• این مقدار نشان‌دهنده حداکثر جریانی است که کنتاکتور می‌تواند به طور مداوم در شرایط استاندارد (کاربرد AC-3) تحمل کند.
• ولتاژ نامی (Rated Voltage): تا 690 ولت AC
• ولتاژ کاری که کنتاکتور برای آن طراحی شده است (برای مدارهای قدرت).
• نوع بوبین (Coil Type): AC 220/230V
• ولتاژ و نوع تغذیه مورد نیاز برای فعال‌سازی کنتاکتور (کویل).
• تعداد کنتاکت‌های کمکی (Auxiliary Contacts): 1NO + 1NC (کنتاکت‌های پیش‌فرض)
• این کنتاکت‌ها برای سیگنال‌دهی در مدارهای فرمان، اعلام وضعیت کنتاکتور (باز/بسته بودن)، و ایجاد منطق کنترلی اولیه استفاده می‌شوند. (قابل افزایش با اضافه کردن بلوک کنتاکت کمکی)
• استانداردها و گواهینامه‌ها:
• مطابق با استانداردهای بین‌المللی IEC 60947-4-1 و IEC 60947-5-1.
• دارای گواهینامه‌های معتبر اروپایی (CE).
• مقاومت در برابر شرایط محیطی:
• طراحی شده برای کار در محدوده‌ی دمایی گسترده (مثلاً 20- تا 55+ درجه سانتی‌گراد).
• مقاوم در برابر ضربه و لرزش برای اطمینان از عملکرد در محیط‌های صنعتی.
• عمر مکانیکی و الکتریکی:
• عمر مکانیکی بالا: تا 15 میلیون سیکل قطع و وصل (بدون بار).
• عمر الکتریکی قابل توجه: به طور معمول بیش از 1.5 میلیون سیکل در جریان نامی AC-3.
• قابلیت نصب:
• قابلیت نصب آسان بر روی ریل استاندارد 35 میلی‌متری (DIN Rail) یا پیچ شدن مستقیم به صفحه تابلو.
• قابلیت نصب لوازم جانبی:
• امکان نصب بلوک کنتاکت‌های کمکی (از جلو یا کنار) برای افزایش تعداد کنتاکت‌های NO/NC.
• امکان نصب ماژول‌های تاخیری (Time Delay Modules).
• امکان نصب محافظ‌های الکترونیکی یا حرارتی (رله‌های حرارتی سری LR9D یا LR2D) برای حفاظت موتور.
• قابلیت نصب در کنار کنتاکتورهای دیگر یا تجهیزات جانبی.

کاربردها:

• راه‌اندازی و کنترل مستقیم موتورهای سه‌فاز (DOL Starter): شایع‌ترین کاربرد برای استارت، استاپ، و حفاظت موتورها.
• مدارهای فرمان و قدرت: در تابلوهای برق صنعتی، توزیع و اتوماسیون.
• سیستم‌های تهویه مطبوع (HVAC) و چیلرها: کنترل کمپرسورها، فن‌های بزرگ و پمپ‌های سیرکولاسیون.
• صنایع فرآیندی: کنترل پمپ‌های صنعتی، میکسرها، کانوایرها و سایر تجهیزات موتوری.

مزایا:

• کیفیت و اطمینان اشنایدر: تضمین کننده عملکرد پایدار و کاهش ریسک خرابی.
• دوام بالا: طراحی شده برای طول عمر طولانی حتی در شرایط کاری سنگین و مکرر.
• ایمنی: قطع ایمن جریان در شرایط خطا و حفاظت از تجهیزات.
• انعطاف‌پذیری ماژولار: قابلیت گسترش با لوازم جانبی برای تطابق با نیازهای دقیق پروژه.
• نصب استاندارد و سریع: سازگاری با رایج‌ترین روش‌های نصب در تابلو برق.

نکات مهم هنگام انتخاب و نصب:

• تطابق ولتاژ بوبین: همیشه ولتاژ بوبین (کویل) کنتاکتور (A1-A2) را با ولتاژ مدار فرمان خود دقیقاً تطبیق دهید (مثلاً 220V AC).
• انتخاب کاربرد (AC-3): برای موتورهای القایی سه‌فاز، کاربرد AC-3 رایج‌ترین و مناسب‌ترین انتخاب است. در صورت استفاده برای بارهای مقاومتی (مانند المنت‌ها) یا بارهای خاص، از کاربردهای دیگر (مانند AC-1) استفاده کنید.
• هماهنگی با رله حرارتی: در صورت استفاده از رله حرارتی (Thermal Overload Relay) برای حفاظت موتور، اطمینان حاصل کنید که رنج جریانی رله با جریان نامی موتور و کنتاکتور LC1D65 سازگار باشد.
• ظرفیت اتصال کوتاه: در نظر گرفتن جریان نامی اتصال کوتاه (Short-circuit current rating) تابلو برق و کنتاکتور برای اطمینان از ایمنی در شرایط خطا ضروری است.
