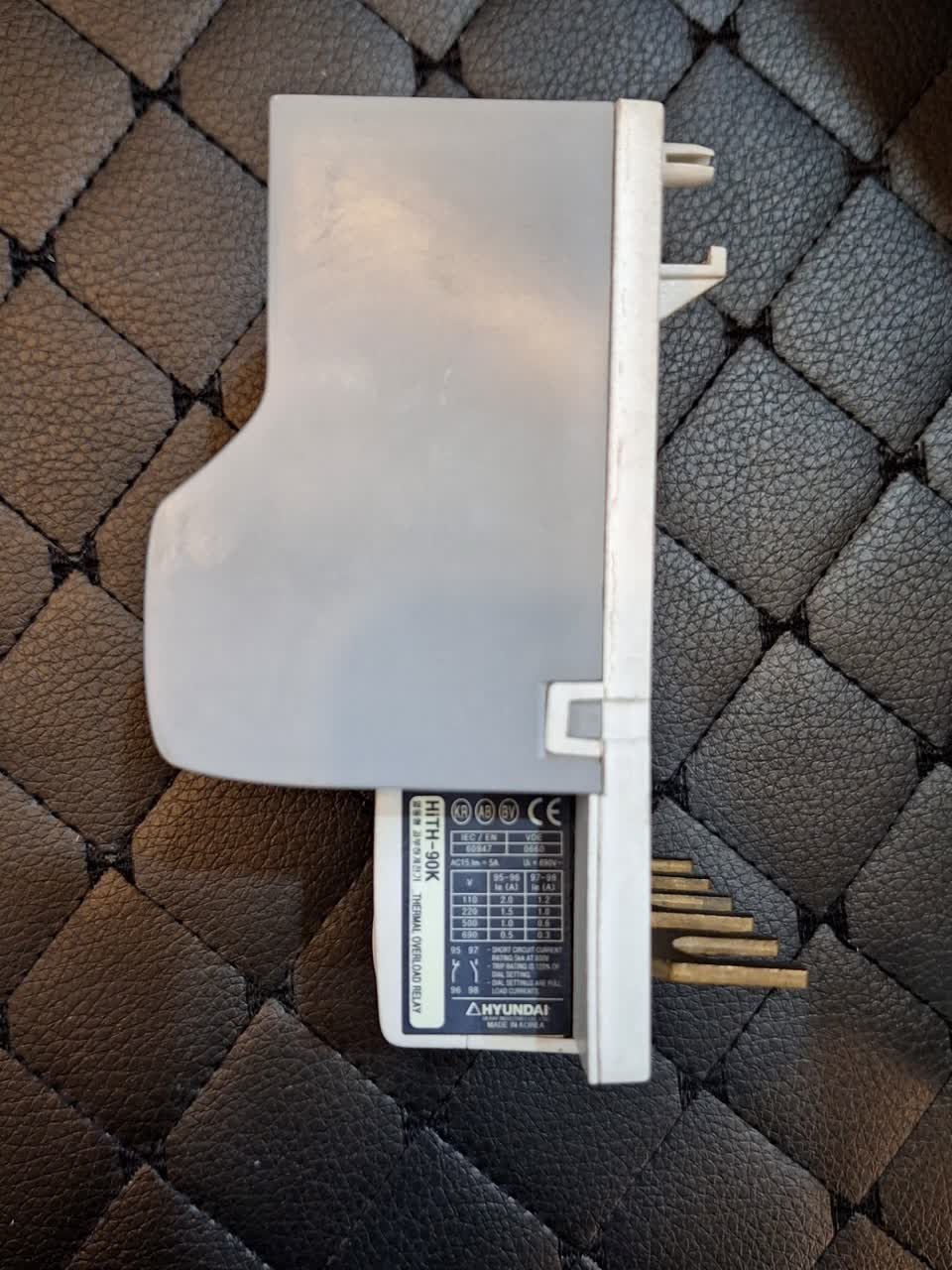

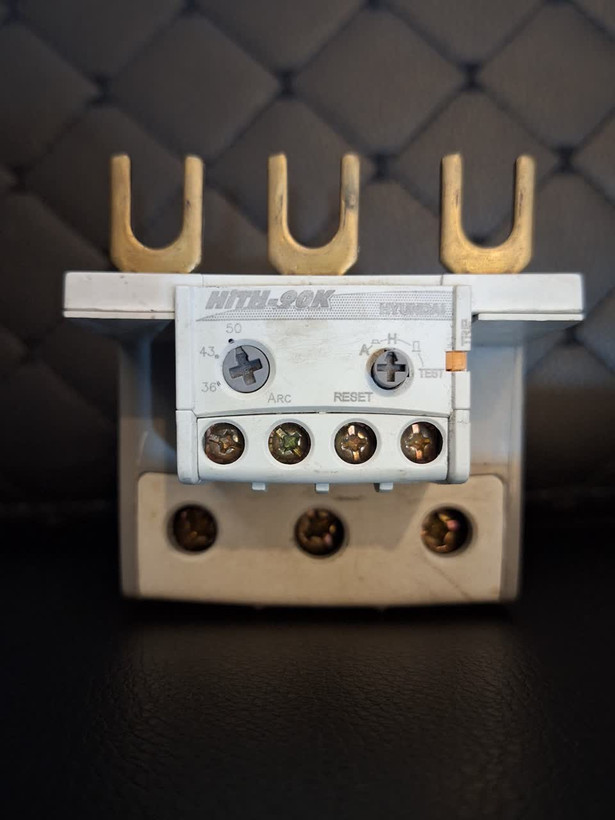

بیمتال 50 ~ 36 آمپر هیوندای HITH-90K

معرفی محصول:

رله حرارتی هیوندای مدل HTIH-90K با بازه تنظیم جریان 36 تا 50 آمپر، یک دستگاه حفاظتی بسیار مهم برای موتورهای الکتریکی سه‌فاز است. این رله وظیفه محافظت موتور در برابر اضافه بار حرارتی را بر عهده دارد. با نظارت مداوم بر جریان عبوری، در صورت افزایش غیرمجاز جریان که منجر به گرم شدن بیش از حد موتور می‌شود، مدار قدرت موتور را قطع کرده و از سوختن و آسیب دیدن سیم‌پیچ‌های موتور جلوگیری می‌کند. این محصول بخشی از سری HTIH شرکت هیوندای (Hyundai) کره جنوبی است که به دلیل کیفیت و اطمینان‌پذیری بالا شناخته شده است.

مشخصات فنی کلیدی:

• برند: هیوندای (Hyundai – ساخت کره جنوبی)
• سری: HTIH
• مدل: HTIH-90K
• رنج تنظیم جریان: 36 تا 50 آمپر
• ظرفیت جریان نامی رله: 50 آمپر (معمولاً جریان نامی کنتاکتور همراه یا حداکثر جریان قابل تحمل خود رله)
• نوع حفاظت: اضافه‌بار حرارتی (Thermal Overload)
• کلاس حفاظتی (Trip Class): کلاس 10A
• تعداد قطب: 3 پل
• کنتاکت خروجی: 1 عدد کنتاکت نرمال بسته (NC - شماره 95-96) و 1 عدد کنتاکت نرمال باز (NO - شماره 97-98)
• نحوه ریست: دستی (Manual) و خودکار (Automatic)، قابل انتخاب توسط کاربر.
• نحوه نصب:
• نصب روی کنتاکتور: با استفاده از کیت‌های مخصوص نصب، می‌توان آن را به صورت مستقیم بر روی کنتاکتورهای هیوندای (مانند سری UMP یا مدل‌های مشابه با جریان نامی مناسب) نیز نصب کرد.
• استانداردها: IEC60947-4-1
• ولتاژ کاری نامی (Ue): تا 690 ولت AC
• محدوده دمای کاری: ‎–20°C‎ تا ‎+60°C‎ (دقیقاً مشابه مدل‌های مشابه)

کاربردها:

• حفاظت از موتورهای سه‌فاز با جریان نامی در محدوده 36 تا 50 آمپر.
• (تقریباً معادل توان 18.5 تا 25 کیلووات یا 25 تا 33 اسب بخار در ولتاژ 400V)
• ماشین‌آلات صنعتی که نیاز به حفاظت موتورهای با جریان متوسط دارند.
• سیستم‌های نوار نقاله، پمپ‌ها، کمپرسورهای متوسط.

مزایا:

• کیفیت ساخت هیوندای: اطمینان از عملکرد پایدار و طول عمر بالا.
• حفاظت دقیق: جلوگیری از صدمات ناشی از اضافه بار و افزایش عمر مفید موتور.
• نصب انعطاف‌پذیر: قابلیت   اتصال به کنتاکتور.
• قیمت مناسب: معمولاً نسبت به کیفیت، دارای قیمت رقابتی است.

نکات نصب و استفاده:

1. تنظیم جریان: رنج 36 تا 50 آمپر را با توجه به جریان نامی موتور (FLA) که بر روی پلاک موتور قید شده است، تنظیم کنید.
2. حالت ریست: با توجه به شرایط بهره‌برداری، بین حالت دستی و خودکار یکی را انتخاب کنید. در محیط‌هایی که نیاز به اپراتور برای راه‌اندازی مجدد است، حالت دستی ترجیح داده می‌شود.
3. مدار فرمان: کنتاکت NC (95-96) در مسیر فرمان قطع کنتاکتور و کنتاکت NO (97-98) برای ارسال سیگنال خطا به PLC یا چراغ سیگنال استفاده می‌شود.
4. سازگاری با کنتاکتور: در صورت نصب روی کنتاکتور، از سازگاری مکانیکی و الکتریکی (جریان نامی) بین رله حرارتی و کنتاکتور اطمینان حاصل کنید.
