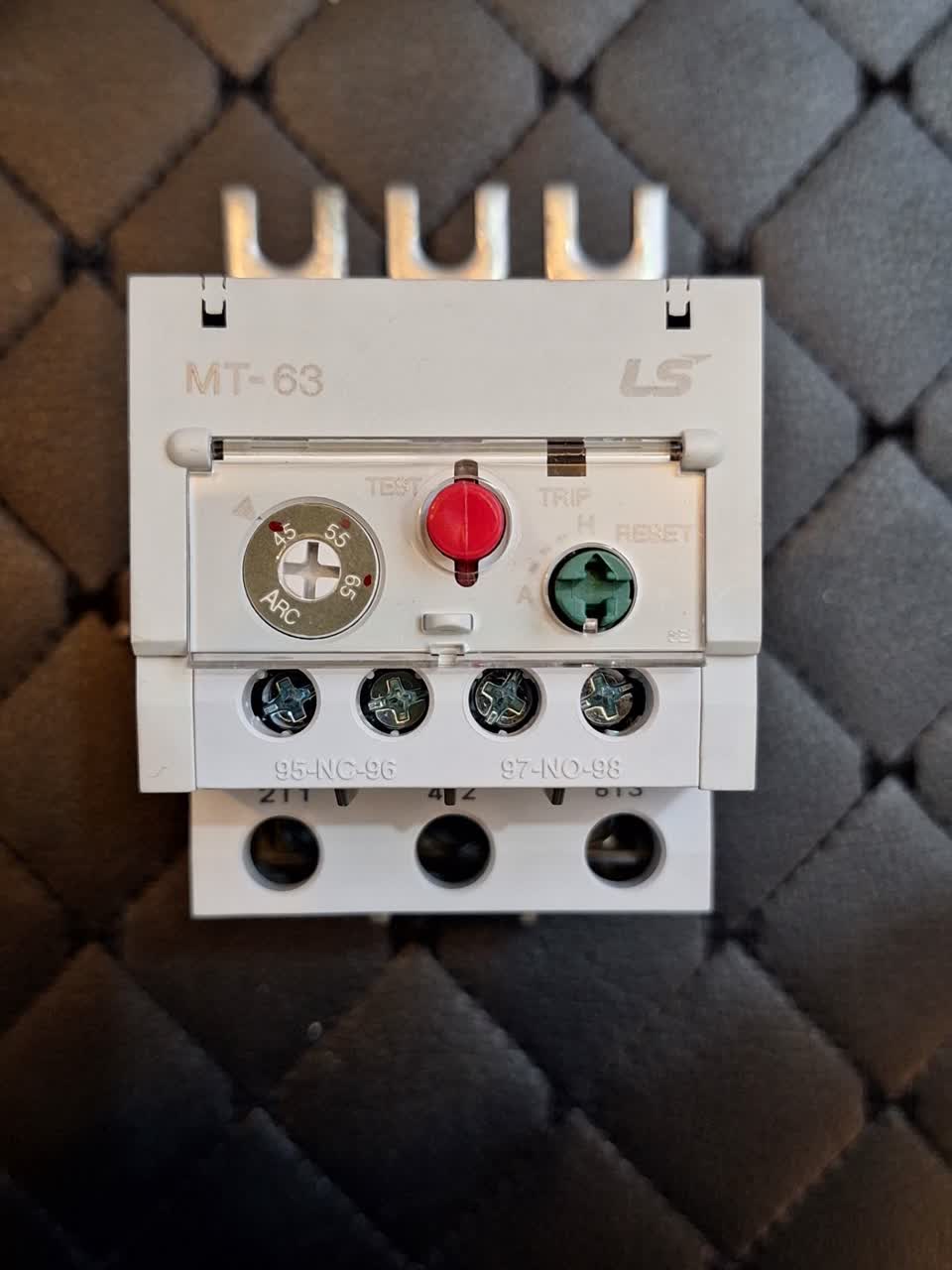

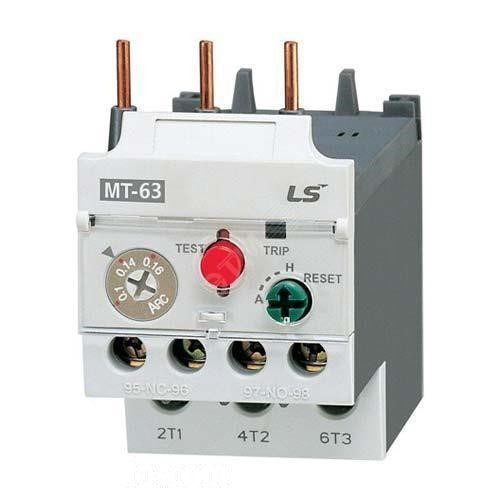

رله حرارتی 65 ~ 45 آمپر ال اس LS سری MT-63/3H

معرفی محصول:

رله حرارتی یا بی‌متال ال اس LS مدل MT-63 با رنج تنظیم 45 تا 63 آمپر، یک قطعه حفاظتی بسیار مهم و قابل اعتماد برای موتورهای الکتریکی سه‌فاز با توان متوسط تا بالا است. این رله به طور مداوم جریان عبوری از موتور را پایش کرده و در صورت تشخیص افزایش حرارت ناشی از اضافه بار (که می‌تواند به دلیل عوامل مکانیکی یا الکتریکی رخ دهد)، مدار موتور را قطع می‌کند تا از سوختن سیم‌پیچ‌ها و آسیب‌های جدی‌تر جلوگیری نماید.

این محصول که بخشی از سری MT شرکت LS Electric کره جنوبی است، به دلیل طراحی استاندارد، کیفیت ساخت بالا و عملکرد دقیق، گزینه‌ای ایده‌آل برای حفاظت موتورهای سه‌فاز در صنایع مختلف محسوب می‌شود. مدل MT-63 قابلیت نصب آسان به صورت مستقیم بر روی کنتاکتورهای LS  را دارد.

مشخصات فنی کلیدی:

• برند: ال اس (LS Electric – ساخت کره جنوبی)
• سری: MT
• مدل: MT-63
• رنج تنظیم جریان: 45 تا 63 آمپر
• ظرفیت جریان نامی رله (AC-3): 63 آمپر
• نوع حفاظت: اضافه‌بار حرارتی (Thermal Overload Protection)
• کلاس حفاظتی (Trip Class): کلاس 10A (بر اساس استاندارد IEC 60947-4-1)
• تعداد قطب: 3 پل
• کنتاکت خروجی: 1 عدد کنتاکت نرمال بسته (NC - شماره 95-96) و 1 عدد کنتاکت نرمال باز (NO - شماره 97-98)
• نحوه ریست: دستی (Manual) و خودکار (Automatic)، قابل انتخاب توسط کاربر.
• نحوه نصب:
• نصب مستقیم (Direct Mounting): قابلیت نصب مستقیم روی کنتاکتورهای LS سری GMC (مانند GMC-65 تا GMC-100) و  سری GMN.
• استانداردها: IEC60947, BS5424, VDE0660, K60947, UL LISTED, CE
• ولتاژ کاری نامی (Ue): تا 690 ولت AC
• ولتاژ ضربه (Uimp): 6 کیلو ولت
• محدوده دمای کاری: معمولاً ‎–20°C‎ تا ‎+60°C‎

کاربردها:

• حفاظت از موتورهای الکتریکی سه‌فاز با جریان نامی در محدوده 45 تا 63 آمپر.
• (تقریباً معادل توان 22 تا 30 کیلووات یا 30 تا 40 اسب بخار در ولتاژ 400V)
• ماشین‌آلات سنگین صنعتی، پمپ‌های قوی، کمپرسورها، نوار نقاله‌های صنعتی.
• سیستم‌های تهویه صنعتی بزرگ و کوره های الکتریکی.
• تابلو برق‌های اصلی و توزیع در کارخانجات و صنایع.

مزایا:

• کیفیت ساخت کره جنوبی: اطمینان از دوام و عملکرد طولانی مدت.
• حفاظت قابل اعتماد: جلوگیری از آسیب موتور در برابر اضافه بار حرارتی.
• نصب آسان: قابلیت نصب مستقیم روی کنتاکتور.
• انعطاف‌پذیری: تنظیم دقیق جریان و انتخاب حالت ریست دلخواه.

نکات نصب و استفاده:

1. تنظیم جریان: رنج 45 تا 63 آمپر را با توجه به جریان نامی موتور (FLA) از پلاک آن تنظیم کنید.
2. حالت ریست: بین حالت دستی (Manual) برای بررسی علت قطع و حالت خودکار (Auto) برای راه‌اندازی مجدد خودکار، یکی را انتخاب کنید.
3. سیم‌کشی: کنتاکت NC (95-96) در مدار فرمان کنتاکتور و کنتاکت NO (97-98) برای سیگنال خطا به کار می‌رود.
4. سازگاری: در صورت نصب مستقیم، از سازگاری با کنتاکتور LS مورد استفاده خود اطمینان حاصل کنید.
