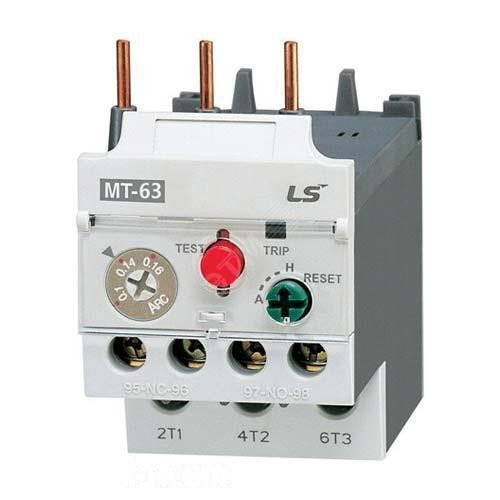

رله حرارتی 6 ~ 4 آمپر ال اس LS سری MT-32/3H

معرفی محصول:

رله حرارتی یا بی‌متال ال اس LS مدل MT-32 با رنج تنظیم 4 تا 6 آمپر، یک قطعه حفاظتی حیاتی برای موتورهای الکتریکی سه‌فاز است که در برابر اضافه بار حرارتی ناشی از افزایش ناگهانی جریان، گیرپاژ مکانیکی یا کار طولانی‌مدت موتور، از سیم‌پیچ‌ها محافظت می‌کند.

این رله که بخشی از سری MT شرکت معتبر LS Electric (کره جنوبی) است، به دلیل کیفیت بالا و دقت عملکرد، انتخابی مطمئن برای حفاظت موتورهای سه‌فاز با جریان نامی در این بازه آمپری است. مدل MT-32 حداکثر ظرفیت جریان تا 9 آمپر (AC-3) را پشتیبانی می‌کند و رنج قابل تنظیم آن 4 تا 6 آمپر است.

مشخصات فنی کلیدی:

• برند: ال اس (LS Electric – ساخت کره جنوبی)
• سری: MT
• مدل: MT-32/3H (این مدل معمولاً با همین کد شناخته می‌شود و قابلیت نصب روی کنتاکتورهای سری GMN/GMC ال اس را دارد.)
• رنج تنظیم جریان: 4 تا 6 آمپر (قابل تنظیم توسط پیچ)
• نوع حفاظت: اضافه‌بار حرارتی (Thermal Overload Relay)
• کلاس حفاظتی: Trip Class 10A (طبق استاندارد IEC 60947-4-1)
• تعداد قطب: 3 پل (مناسب برای مدارات سه‌فاز)
• کنتاکت خروجی: 1 عدد کنتاکت نرمال بسته (NC) و 1 عدد کنتاکت نرمال باز (NO)
• NC: ترمینال‌های 95-96 (معمولاً برای قطع مدار فرمان)
• NO: ترمینال‌های 97-98 (معمولاً برای سیگنال آلارم)
• نحوه ریست: دستی (Manual - با فشار دادن دکمه “Push to reset”) و خودکار (Auto - با چرخاندن دکمه)
• نحوه نصب:
• نصب مستقیم (Direct Mounting): قابلیت نصب مستقیم روی کنتاکتورهای LS سری MT/GMC (مانند GMC-9 تا GMC-18).

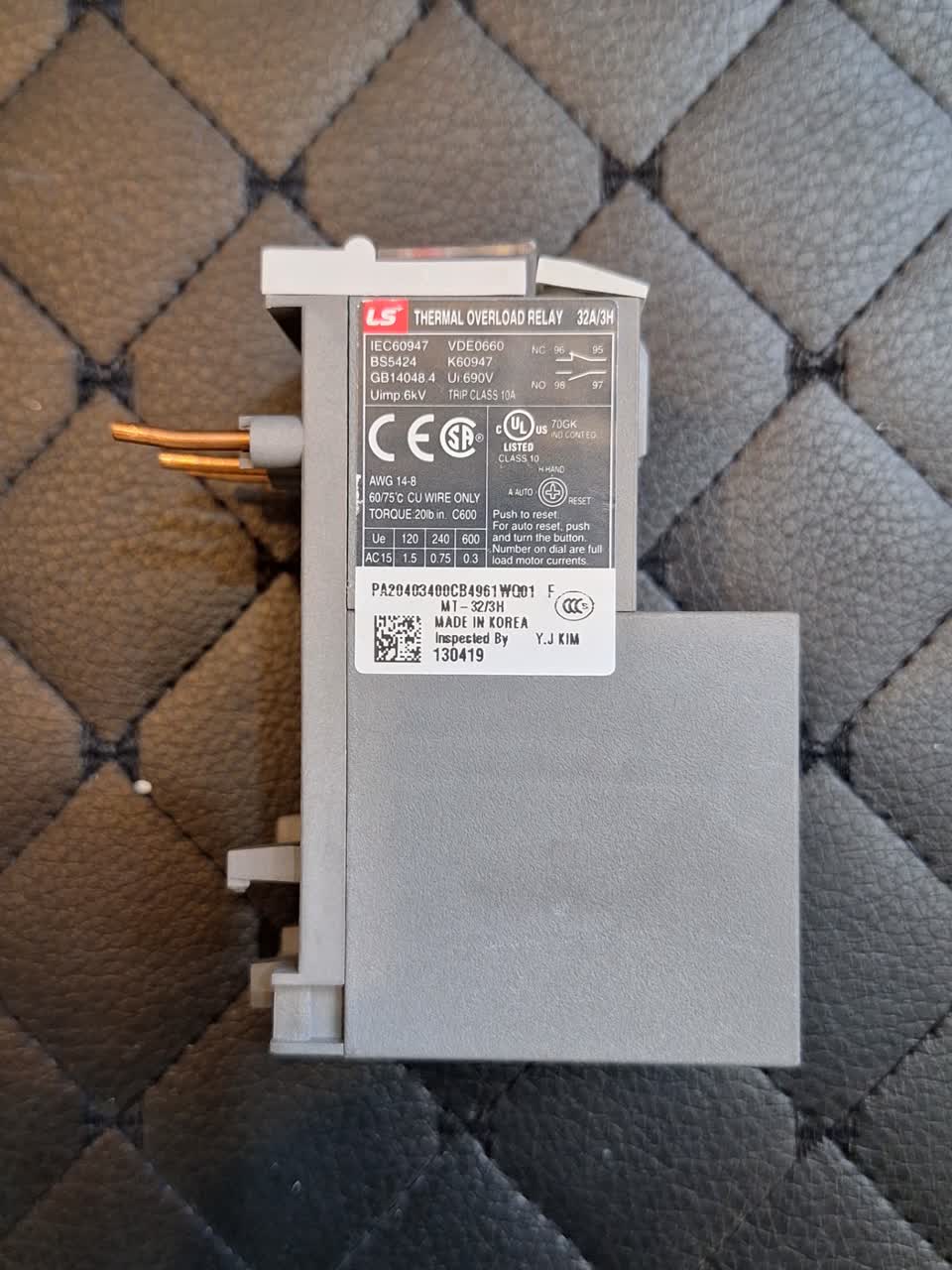

• استانداردها: IEC60947, BS5424, VDE0660, K60947, UL LISTED CLASS 10, CE
• ولتاژ کاری: Uimp: 6kV, Ue: تا 690V AC
• جریان کاری نامی (AC15): 1.6A @ 110V, 0.8A @ 220V, 0.3A @ 550V
• سیم‌کشی: AWG 14-8 (برای قدرت)، AWG 18-16 (برای فرمان) - فقط سیم مسی (CU WIRE ONLY)
• گشتاور: TORQUE 20 lb.in.
• محدوده دمای کاری: ‎–20°C‎ تا ‎+60°C‎

کاربردها:

• حفاظت انواع موتورهای الکتریکی سه‌فاز با جریان نامی بین 4 تا 6 آمپر.
• تابلوهای برق صنایع مختلف: نفت، گاز، پتروشیمی، فولاد، سیمان، نساجی، صنایع غذایی.
• سیستم‌های پمپ‌سازی، تهویه مطبوع صنعتی، فن‌ها و بلوئرهای کوچک و متوسط.
• تجهیزات خطوط تولید، بسته‌بندی و مونتاژ.
• ماشین‌آلات ابزار دقیق و تجهیزات کنترلی.

مزایا:

• کیفیت ساخت بالا: محصولی از برند معتبر LS Electric کره جنوبی با عمر طولانی.
• دقت حفاظتی: کلاس 10A اطمینان از عملکرد سریع و دقیق در برابر اضافه بار.
• سازگاری: قابلیت نصب مستقیم روی کنتاکتورهای LS برای یکپارچگی سیستم.
• انعطاف‌پذیری: دو حالت ریست دستی و خودکار برای کاربری‌های مختلف.
• استانداردهای بین‌المللی: دارای تاییدیه‌های CE و UL برای اطمینان از ایمنی و کیفیت.
• نصب آسان:  به صورت مستقیم روی کنتاکتور.

نکات نصب و استفاده:

1. تنظیم جریان: رنج 4 تا 6 آمپر را با دقت و بر اساس جریان نامی موتور خود تنظیم کنید. این تنظیم توسط پیچ کوچک روی بدنه رله انجام می‌شود. توصیه می‌شود جریان را در حدود 70-80% جریان نامی موتور قرار دهید.
2. نصب صحیح: رله باید به صورت عمودی نصب شود تا عملکرد حرارتی آن دقیق باشد. در صورت نصب مستقیم روی کنتاکتور، از اتصال مکانیکی صحیح و محکم اطمینان حاصل کنید.
3. مدار فرمان: کنتاکت NC (95-96) رله باید در مسیر بوبین کنتاکتور قرار گیرد تا هنگام تریپ، برق بوبین قطع و موتور متوقف شود. کنتاکت NO (97-98) می‌تواند برای ارسال سیگنال خطا یا روشن کردن چراغ آلارم استفاده شود.
4. نوع سیم: برای اتصالات قدرت و فرمان از سیم مسی (CU WIRE) با سایز مناسب طبق استانداردها استفاده کنید.
