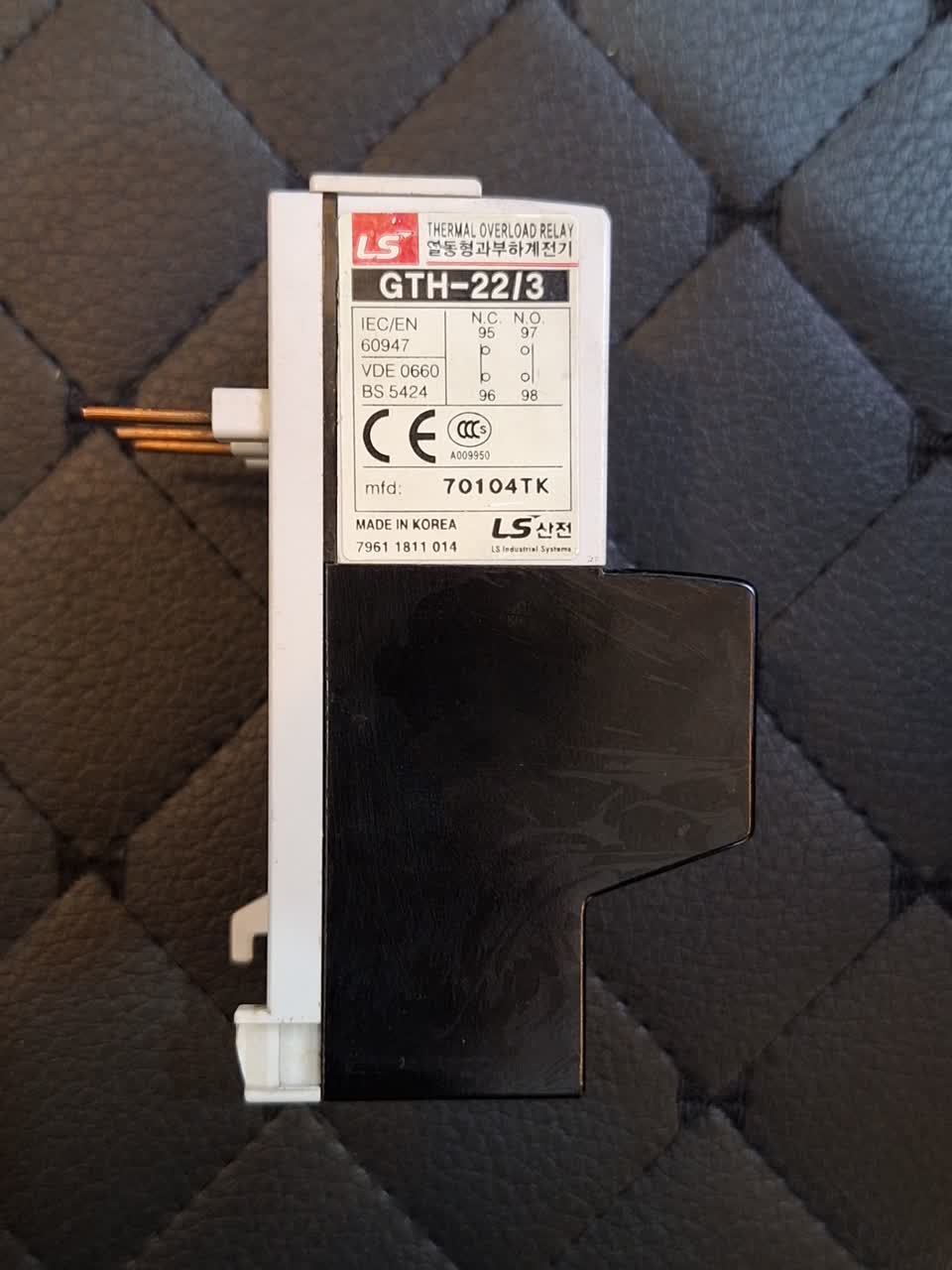

رله حرارتی 10 ~ 7 آمپر ال اس LS سری GTH‑22

معرفی محصول:

رله حرارتی یا بی‌متال ال اس LS مدل GTH‑22 با رنج تنظیم 7 تا 10 آمپر، یک قطعه حفاظتی حیاتی برای موتورهای الکتریکی سه‌فاز است که در برابر اضافه بار حرارتی ناشی از افزایش ناگهانی جریان، گیرپاژ مکانیکی یا کار طولانی‌مدت موتور، از سیم‌پیچ‌ها محافظت می‌کند.

این رله که بخشی از سری GTH شرکت معتبر LS Electric (کره جنوبی) است، به دلیل کیفیت بالا و دقت عملکرد، انتخابی مطمئن برای حفاظت موتورهای سه‌فاز با جریان نامی در این بازه آمپری است. مدل GTH‑22 دارای حداکثر ظرفیت جریان 10 آمپر است.

مشخصات فنی کلیدی

• برند: ال اس (LS Electric – ساخت کره جنوبی)
• سری: GTH
• مدل: GTH‑22 (نکته: گاهی مدل‌ها با پسوند FNI نیز شناخته می‌شوند که به معنای قابلیت نصب مستقیم روی کنتاکتورهای سری GMC ال اس است.)
• رنج تنظیم جریان: 7 تا 10 آمپر
• ظرفیت جریان ماکزیمم رله: 10 آمپر
• نوع حفاظت: اضافه‌بار حرارتی (Thermal Overload Relay)
• تعداد قطب: 3 پل (مناسب برای مدارات سه‌فاز)
• کنتاکت خروجی: 1NO + 1NC (معمولاً کنتاکت 97-98 برای NO و 95-96 برای NC)
• نحوه ریست: دستی و خودکار (قابل انتخاب توسط کاربر)
• نحوه نصب:
  • نصب مستقیم (Direct Mounting): قابلیت نصب مستقیم روی برخی مدل‌های کنتاکتور LS سری GMC (مانند GMC-9 تا GMC-18)
• قابلیت اطمینان: دارای استانداردهای بین‌المللی کیفیت و ایمنی
• محدوده دمای کاری: ‎–20°C‎ تا ‎+60°C‎ (بسته به شرایط و مدل دقیق)

کاربردها

• حفاظت انواع موتورهای الکتریکی سه‌فاز با جریان نامی بین 7 تا 10 آمپر
  • (تقریباً معادل توان 3 تا 5.5 کیلووات یا 4 تا 7.5 اسب بخار در ولتاژ 400V)
• تابلوهای برق صنایع مختلف: نفت، گاز، پتروشیمی، فولاد، سیمان، نساجی
• سیستم‌های پمپ‌سازی، تهویه مطبوع صنعتی، فن‌ها و بلوئرهای متوسط
• خطوط تولید، بسته‌بندی و مونتاژ
• تجهیزات کشاورزی و آبرسانی صنعتی

مزایا

• کیفیت ساخت بالا و عمر طولانی از برند معتبر LS Electric
• دقت بالا در تشخیص اضافه بار و جلوگیری از آسیب به موتور
• سازگاری عالی با کنتاکتورهای سری GMC ال اس، امکان نصب یکپارچه
• دو حالت ریست دستی و خودکار برای انعطاف‌پذیری در کاربری
• مقاومت بالا در برابر شرایط محیطی صنعتی
• طراحی استاندارد برای ایمنی و سهولت در نصب و راه‌اندازی

نکات نصب و استفاده

1. تنظیم جریان نامی: رنج 7 تا 10 آمپر را با جریان نامی موتور خود تنظیم کنید. این کار با استفاده از پیچ تنظیم روی رله انجام می‌شود.
2. انتخاب حالت ریست: بسته به نوع کاربرد، حالت ریست را روی Manual (دستی) یا Auto (خودکار) قرار دهید. توصیه می‌شود برای اکثر کاربردهای صنعتی، حالت Manual انتخاب شود.
3. نصب صحیح: رله باید به صورت عمودی نصب شود تا عملکرد حرارتی آن دقیق باشد. در صورت نصب روی کنتاکتور، از اتصال مکانیکی صحیح اطمینان حاصل کنید.
4. مدار فرمان: کنتاکت NC (95-96) رله باید در مدار فرمان بوبین کنتاکتور قرار گیرد تا هنگام تریپ، برق بوبین قطع شود. کنتاکت NO (97-98) می‌تواند برای ارسال سیگنال خطا یا روشن کردن چراغ آلارم استفاده شود.
5. سازگاری: اطمینان حاصل کنید که این رله با کنتاکتور مورد استفاده شما (در صورت نصب مستقیم) سازگار است.
