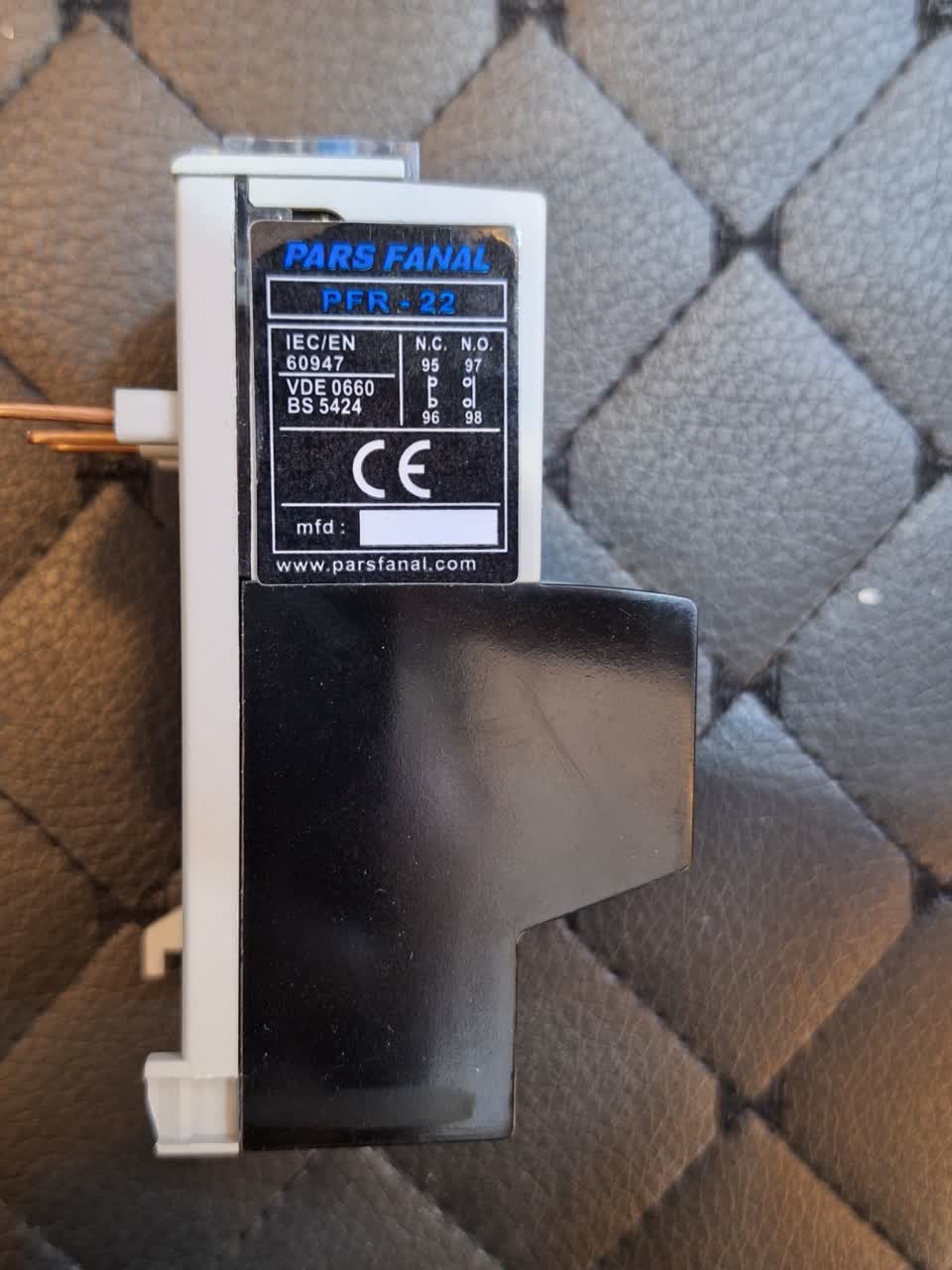

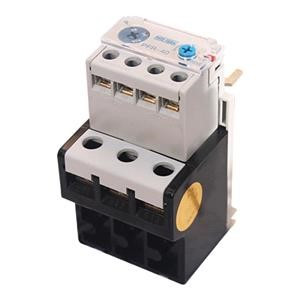

بیمتال 2.5 ~ 1.6 آمپر پارس فانال سری PFR-22

معرفی محصول:

رله حرارتی یا بی‌متال پارس فانال Pars Fanal مدل PFR‑22 با رنج تنظیم 1.6 تا 2.5 آمپر، کوچکترین عضو خانواده رله‌های حرارتی پارس فانال است که برای حفاظت موتورهای سه‌فاز بسیار کوچک در برابر اضافه‌بار و نوسانات جریان طراحی شده است.

این رله که بخشی از سری PFR‑22 محسوب می‌شود، برای نصب مستقیم زیر کنتاکتورهای کوچک پارس فانال مانند سری PFC‑9، PFC‑12 و PFC‑18 در دستگاه‌های صنعتی کوچک، پمپ‌های آب خانگی، و سیستم‌های تهویه مطبوع خانگی و تجاری به کار می‌رود.

مشخصات فنی کلیدی

• برند: پارس فانال (Pars Fanal – ساخت ایران)
• سری: PFR
• مدل: PFR‑22
• رنج تنظیم جریان: 1.6 تا 2.5 آمپر
• ظرفیت جریان ماکزیمم رله: 22 آمپر
• نوع حفاظت: اضافه‌بار حرارتی (Thermal Overload Relay)
• نوع عملکرد: بی‌متال سه‌فاز با المان حرارتی دو فلزی
• کنتاکت خروجی: 1NO + 1NC (معمولاً 95‑96 برای NC و 97‑98 برای NO)
• نحوه ریست: دستی و خودکار (دارای کلید انتخاب Manual / Auto)
• درجه حفاظت: IP20 (مناسب نصب در تابلو برق)
• محدوده دمای کاری: ‎–5°C‎ تا ‎+40°C‎
• نحوه نصب:
  • نصب مستقیم زیر کنتاکتورهای کوچک پارس فانال (مانند PFC‑9، PFC‑12، PFC‑18)
  • قابلیت نصب روی ریل استاندارد 35 میلی‌متری (DIN Rail) با استفاده از بست مخصوص.
• سازگاری با کنتاکتورهای:
  • سری PFC‑9
  • سری PFC‑12
  • سری PFC‑18

کاربردها

• حفاظت موتورهای سه‌فاز با توان کم (مثلاً تا حدود 1.1 کیلووات یا 1.5 اسب بخار در ولتاژ 400V)
• پمپ‌های آب خانگی کوچک و سیستم‌های آبرسانی
• موتورهای فن‌های کوچک، هواکش‌ها و یونیت‌های تهویه مطبوع
• دستگاه‌های CNC و ماشین‌آلات صنعتی کوچک
• تجهیزات آزمایشگاهی و پزشکی با موتورهای سه‌فاز کوچک

مزایا

• حفاظت موثر و ارزان قیمت برای موتورهای سه‌فاز با جریان پایین
• ابعاد کوچک و اشغال فضای کم در تابلو برق
• نصب آسان و سریع به‌صورت مستقیم زیر کنتاکتورهای سازگار
• قابلیت انتخاب حالت ریست (دستی/خودکار) متناسب با نیاز کاربرد
• قیمت مقرون‌به‌صرفه و مناسب برای پروژه‌های با بودجه محدود
• کیفیت ساخت مناسب از برند معتبر پارس فانال

نکات نصب و استفاده

1. تنظیم دقیق جریان: رنج 1.6 تا 2.5 آمپر را با جریان نامی موتور تطبیق داده و سپس با پیچ تنظیم، مقدار دقیق را روی جریان نامی موتور تنظیم کنید.
2. عملکرد حفاظتی: در صورت بروز اضافه‌بار، رله باعث قطع مدار فرمان کنتاکتور می‌شود. پس از رفع خطا، در حالت Manual دکمه ریست را فشار دهید.
3. محیط نصب: رله باید در داخل تابلو، به‌صورت عمودی و در معرض جریان هوای مناسب نصب گردد.
4. تکمیل حفاظت: برای حفاظت کامل، توصیه می‌شود از یک فیوز یا مینیاتوری مناسب با جریان مدار در کنار این رله حرارتی استفاده شود.
5. اتصالات: ترمینال‌های NC (95-96) رله باید در مسیر سیم نول بوبین کنتاکتور و ترمینال‌های NO (97-98) برای سیگنال خطا یا آلارم به کار گرفته شوند.
