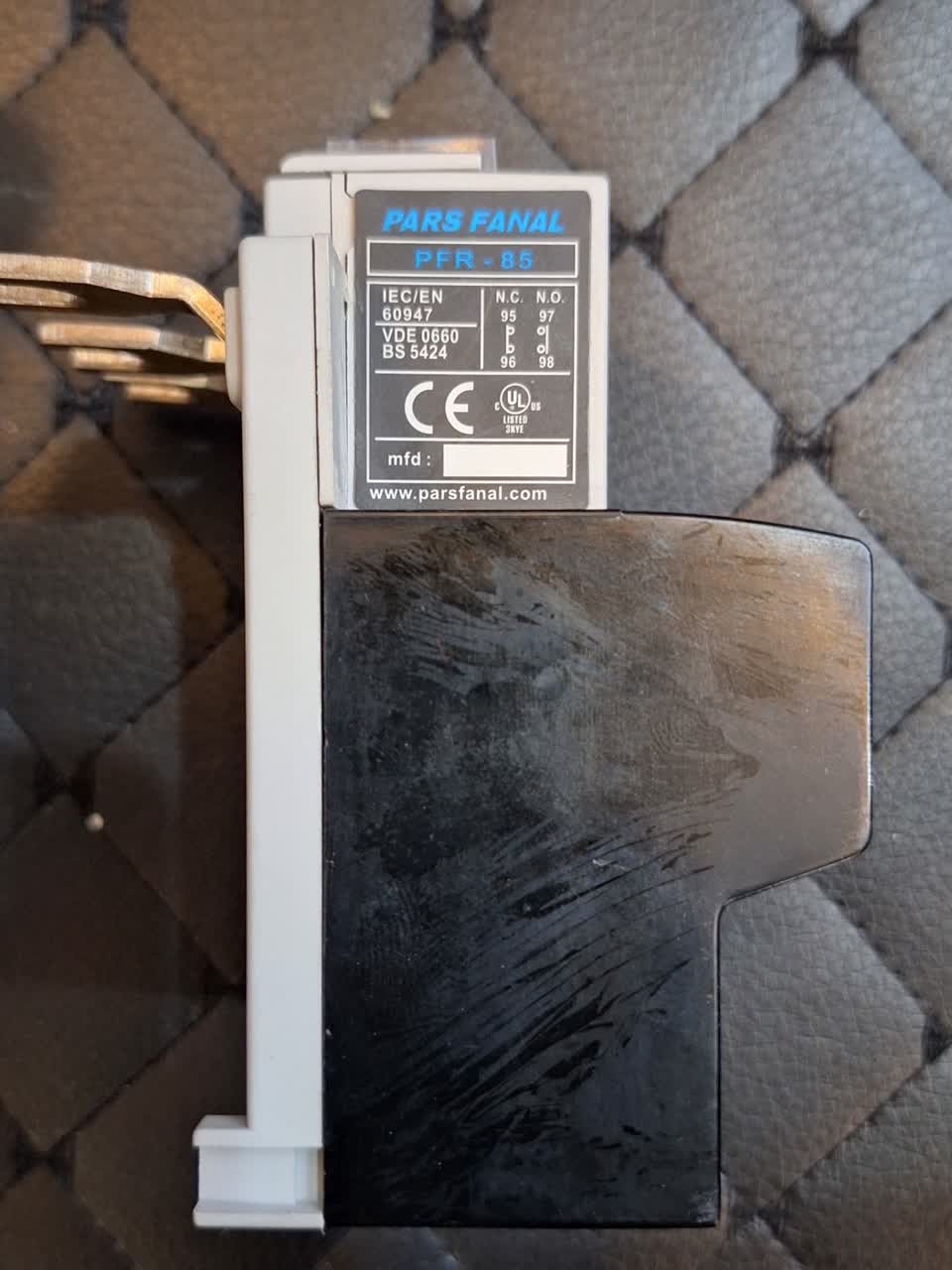

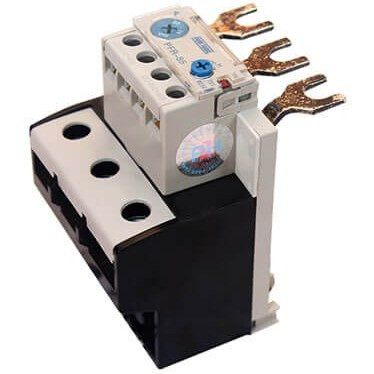

بیمتال 40 ~ 28 آمپر پارس فانال سری PFR-85

معرفی محصول:

رله حرارتی یا بی‌متال پارس فانال Pars Fanal مدل PFR‑85 با رنج تنظیم 28 تا 40 آمپر برای حفاظت موتورهای سه‌فاز توان متوسط تا نسبتاً بالا در برابر اضافه‌بار، گیرپاژ (قفل شدن روتور) و کارکرد طولانی با جریان بیش از حد طراحی شده است.

این رله از سری PFR‑85 بوده و معمولاً برای نصب زیر کنتاکتورهای قدرت سری PFC‑50 تا PFC‑65 پارس فانال در تابلوهای برق صنعتی، پمپ‌خانه‌ها و خطوط تولید استفاده می‌شود.

مشخصات فنی کلیدی

• برند: پارس فانال (Pars Fanal – ساخت ایران)
• سری: PFR
• مدل: PFR‑85
• رنج تنظیم جریان: 28 تا 40 آمپر
• ظرفیت جریان ماکزیمم رله: 85 آمپر
• نوع حفاظت: اضافه‌بار حرارتی (Thermal Overload Relay)
• نوع عملکرد: بی‌متال سه‌فاز با المان دو فلزی
• کنتاکت خروجی: 1NO + 1NC
  • کنتاکت NC (95‑96) برای قطع مدار فرمان کنتاکتور
  • کنتاکت NO (97‑98) برای آلارم یا مدارهای کنترلی
• نحوه ریست: دستی و خودکار (دارای کلید انتخاب Manual / Auto)
• درجه حفاظت بدنه: حدود IP20 (مناسب نصب داخل تابلو)
• دمای کاری مناسب: حدود ‎–5°C‎ تا ‎+40°C‎
• نحوه نصب:
  • نصب مستقیم زیر کنتاکتورهای قدرت پارس فانال سری بالاتر (مانند PFC‑50، PFC‑65)
  • امکان نصب روی پایه جداگانه (در صورت نیاز به نصب مجزا)
• سازگار با کنتاکتورهای:
  • سری PFC‑50
  • سری PFC‑6

کاربردها

• حفاظت موتورهای سه‌فاز 400V با جریان نامی 28 تا 40 آمپر
  • (تقریباً معادل توان 18 تا 22 کیلووات، بسته به نوع موتور و شرایط کاری)
• تابلو برق‌های صنعتی و کشاورزی
• پمپ‌خانه‌های فشار قوی، بوسترپمپ‌ها
• خطوط تولید، نوار نقاله‌ها و میکسرهای صنعتی
• کمپرسورها و فن‌ها/بلوئرهای صنعتی با توان بالا

مزایا

• حفاظت مطمئن و دقیق در برابر اضافه‌بار و جلوگیری از سوختن سیم‌پیچ موتور
• هماهنگی و سازگاری کامل با کنتاکتورهای قدرت پارس فانال سری PFC
• نصب سریع زیرکنتاکتوری بدون نیاز به سیم‌کشی پیچیده اضافی
• دارای کلید انتخاب ریست دستی/خودکار برای تطبیق با نوع بهره‌برداری
• مجهز به نشانگر تریپ (Trip Indicator) برای تشخیص سریع عملکرد حفاظتی
• قیمت رقابتی با توجه به تولید داخلی و در دسترس بودن قطعات و خدمات

نکات نصب و استفاده

1. ابتدا حتماً رنج 28–40 آمپر را با جریان نامی موتور تطبیق داده و سپس با ولوم تنظیم جلویی، مقدار را روی جریان موتور تنظیم کنید.
2. در صورت عملکرد رله (تریپ)،
   • در حالت Manual بعد از خنک شدن بی‌متال، دکمه ریست را فشار دهید.
   • در حالت Auto، پس از خنک شدن، رله به‌صورت خودکار آماده به کار می‌شود.
3. رله باید داخل تابلو برق، به‌صورت عمودی و در محیطی با تهویه مناسب نصب شود.
4. برای حفاظت کامل، استفاده همزمان از فیوز مناسب یا کلید حفاظتی (MCCB/MCB) در مدار قدرت توصیه می‌شود.
5. اتصال درست ترمینال‌های 95‑96 (NC) در مدار فرمان کنتاکتور برای قطع ایمن موتور در زمان خطا بسیار مهم است.
