عرفی محصول:

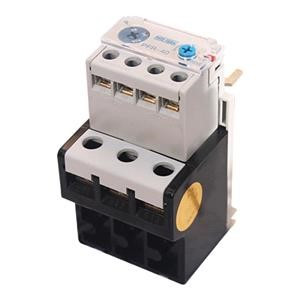

بیمتال پارس فانال Pars Fanal مدل PFR‑22 با رنج تنظیم 12 تا 18 آمپر از سری حفاظتی PFR بوده و جهت محافظت موتورهای الکتریکی سهفاز در برابر اضافهبار، قفلشدن روتور و کارکرد طولانی با جریان بیش از حد طراحی شده است.
این مدل، کیفیت قابل قبول تولید داخلی را با قیمت رقابتی و سازگاری کامل با کنتاکتورها و تجهیزات سری PFC پارس فانال ارائه میدهد. رله حرارتی PFR‑22 میتواند مستقیماً زیر کنتاکتور نصب شده یا بر روی پایه مستقل (Base) قرار گیرد.
مشخصات فنی کلیدی:
- برند: پارس فانال (Pars Fanal – ساخت ایران)
- سری: PFR
- مدل: PFR‑22
- رنج تنظیم جریان: 12 تا 18 آمپر
- ظرفیت جریان ماکزیمم: 22 آمپر
- نوع حفاظت: اضافهبار حرارتی (Thermal Overload)
- نوع عملکرد: بیمتال سهفاز با مکانیزم دو فلزی
- کنتاکت خروجی: 1NO + 1NC (برای اعلام وضعیت قطع)
- نحوه ریست: دستی و خودکار (Selectable Manual/Auto Reset)
- درجه حفاظت: IP20
- دمای کاری مناسب: از –5°C تا +40°C
- نحوه نصب: زیر کنتاکتور یا با پایه مستقل
- سازگار با کنتاکتورهای: سری PFC‑18 تا PFC‑25 پارس فانال
کاربردها:
- حفاظت موتورهای سهفاز با جریان 12 تا 18A (حدود 7.5–11 کیلووات @ 400V)
- تابلو برق صنعتی و اتوماسیون کارگاهی
- پمپها و فنهای تهویه صنعتی
- کمپرسورها، نوار نقالهها و ماشینآلات عمومی
مزایا:
- حفاظت مطمئن موتور در برابر اضافهبار طولانیمدت
- کیفیت ساخت ایرانی با قیمت رقابتی
- قابلیت انتخاب دستی یا خودکار ریست
- نصب سریع و مستقیم زیر کنتاکتور بدون نیاز به سیمکشی اضافی
- سازگار با استانداردهای IEC
- نشانگر وضعیت (تریپ) با رنگ مشخص
نکات نصب و استفاده:
- حتماً ولوم تنظیم جریان (A Setting) را بر اساس جریان نامی موتور تنظیم کنید.
- قبل از ریست مجدد پس از عملکرد، اجازه دهید دستگاه خنک شود.
- نصب باید در وضعیت عمودی و بهدور از محیطهای دارای گرد و غبار یا رطوبت بالا انجام شود.
- برای حفاظت مطمئن کامل، از فیوز مناسب در مدار قدرت استفاده گردد.
