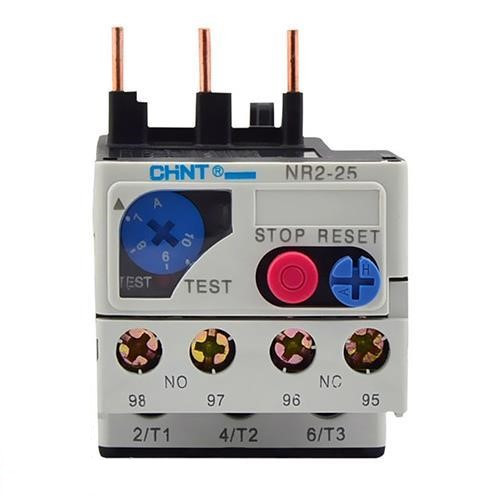

بیمتال 10 ~ 7 آمپر چینت

معرفی محصول:

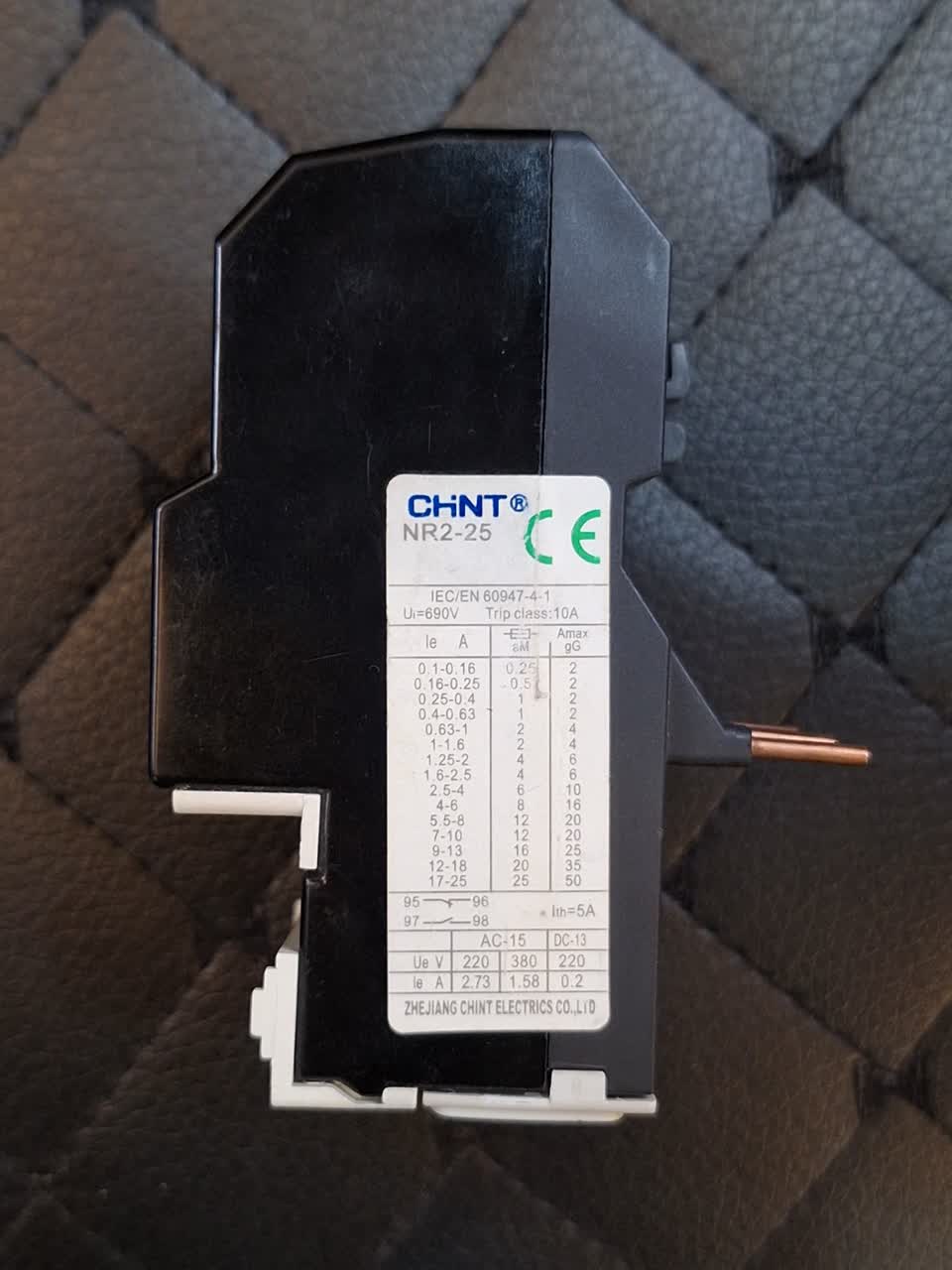

رله حرارتی یا بی‌متال چینت Chint مدل NR2‑25 با رنج تنظیم 7 تا 10 آمپر یکی از مدل‌های رایج سری NR2 این برند است.

این تجهیز برای حفاظت از موتورهای سه‌فاز در برابر اضافه‌بار طراحی شده و در ترکیب با کنتاکتورهای سری NC1 یا NC7 چینت به‌کار می‌رود.

ساختار مکانیکی دقیق، قابلیت تنظیم آسان جریان و سیستم تریپ مطمئن از ویژگی‌های برجسته این رله حرارتی است.

مشخصات فنی کلیدی:

• برند: چینت (Chint)
• سری: NR2
• مدل: NR2‑25
• رنج تنظیم جریان: 7 تا 10 آمپر
• ظرفیت جریان ماکزیمم: 25 آمپر
• نوع حفاظت: اضافه‌بار (Overload)
• نوع عملکرد: بی‌متال حرارتی دو فلزی
• دسته کنتاکت خروجی: 1NO + 1NC (خروجی تریپ برای قطع مدار کنتاکتور)
• نحوه راه‌اندازی مجدد: دستی و خودکار (قابل انتخاب از روی بدنه)
• درجه حفاظت: IP20
• دمای کاری مجاز: –5 تا +40°C
• نصب: مستقیم در زیر کنتاکتور یا به صورت مستقل با پایه جداگانه (accessory base)
• سازگار با کنتاکتورهای: سری NC1‑09 تا NC1‑32 و NC7‑09 تا NC7‑22 چینت

کاربردها:

• حفاظت موتورهای سه‌فاز 380V تا 5.5 کیلووات
• تابلو برق‌های عمومی و صنعتی
• پمپ‌های آب، فن‌ها، کمپرسورها، دستگاه‌های تولیدی
• خطوط تولید و تجهیزات اتوماسیون

ویژگی‌ها و مزایا:

• حفاظت مطمئن در برابر اضافه‌بار طولانی‌مدت و قفل‌شدن روتور
• قابلیت تنظیم ساده جریان نامی موتور با ولوم جلویی
• سوئیچ انتخابی بین تریپ دستی یا خودکار
• نصب مستقیم روی کنتاکتور چینت برای صرفه‌جویی در فضا
• نشانگر تریپ قرمز رنگ برای تشخیص قطع حرارتی
• قیمت اقتصادی و دوام بالا

نکات نصب و راه‌اندازی:

1. رنج تنظیم بی‌متال باید با جریان نامی موتور هماهنگ شود (در این مدل حدود 7 تا 10A).
2. پس از قطع به‌دلیل اضافه‌بار، اجازه دهید دستگاه خنک شود و سپس از کلید ریست استفاده کنید.
3. از نصب در مکان‌هایی با لرزش یا دمای بالا پرهیز کنید.
4. برای عملکرد صحیح، بی‌متال باید به‌صورت عمودی نصب شود.
