کنتاکتور 25 آمپر چینت 220 ولت

معرفی محصول:

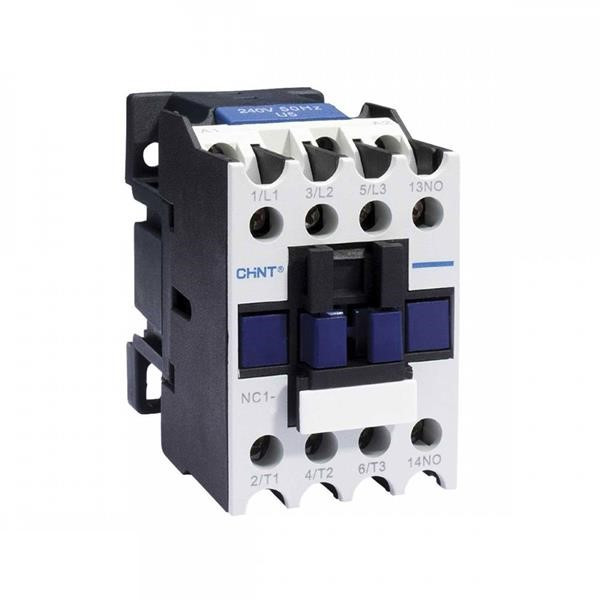

کنتاکتور چینت Chint مدل NC7-18a با جریان نامی 18 آمپر، عضو پرطرفدار سری NC7 این برند چینی است. این سری برای کاربردهای عمومی صنعتی، کنترل موتورهای سه‌فاز، تابلو برق و سیستم‌های اتوماسیون که نیاز به یک کلید مغناطیسی با قیمت مناسب و عملکرد قابل قبول دارند، طراحی شده است.

این کنتاکتور با داشتن کنتاکت کمکی 1NO+1NC و بوبین 220 ولت AC، گزینه‌ای رایج برای راه‌اندازی و کنترل تجهیزاتی مانند پمپ‌ها، فن‌ها و ماشین‌آلات سبک صنعتی است.

مشخصات فنی کلیدی:

• برند: چینت (Chint)
• سری: NC7

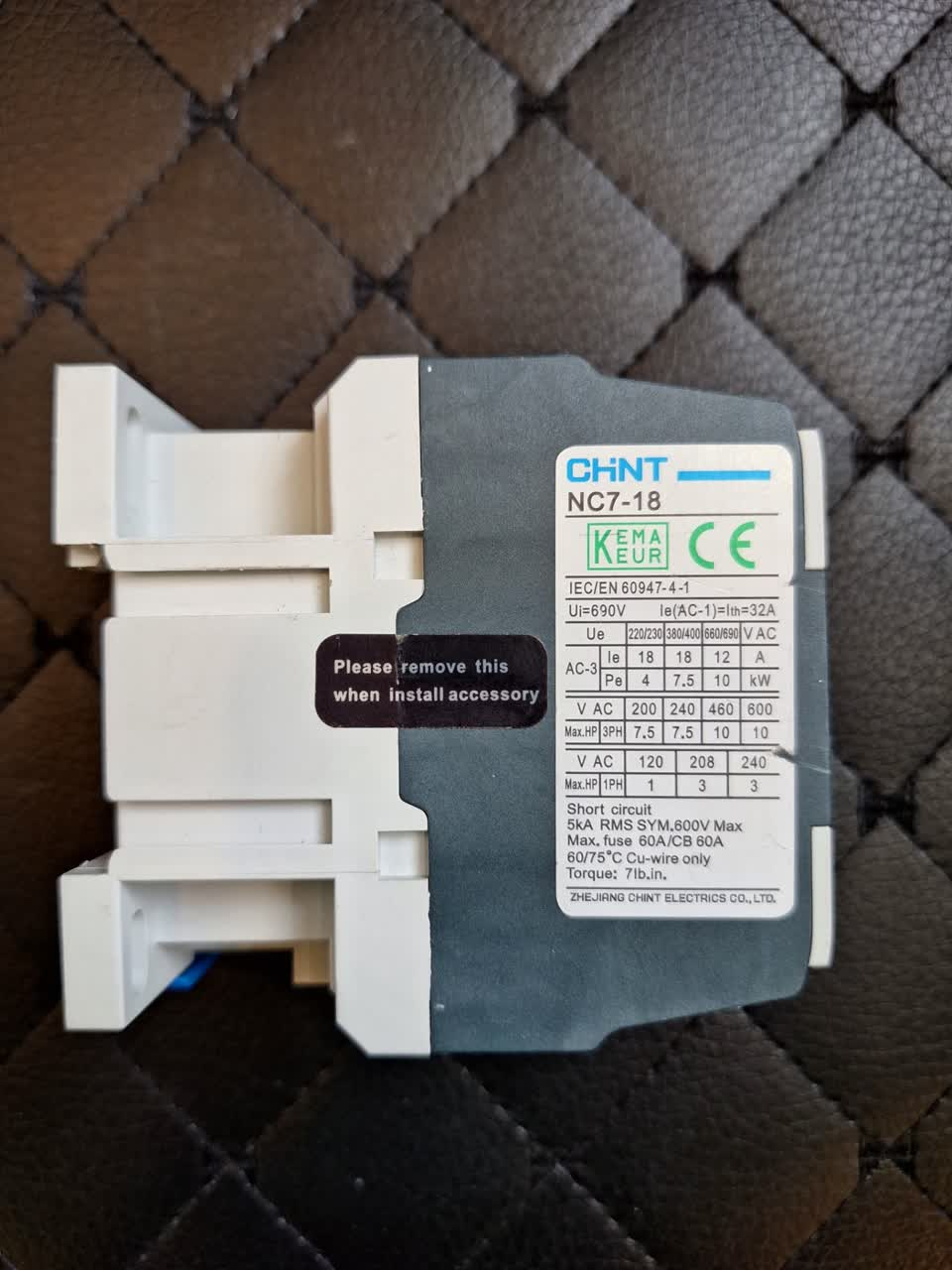

• مدل: NC7-18a
• جریان نامی (Ie): 18 آمپر
• توان قابل کنترل موتور: 380 تا 400 ولت → تا 7.5 کیلووات (11 اسب بخار)
• دسته مصرف: AC‑3 (مناسب برای موتورهای القایی)
• ولتاژ نامی عایق (Ui): 690 ولت
• ولتاژ کاری (Ue): تا 380/400 ولت AC
• ولتاژ بوبین استاندارد: 220VAC
• تعداد پل قدرت: 3P (سه پل)
• کنتاکت کمکی: 1NO + 1NC (روی بدنه نصب شده است)
• فرکانس کاری: 50/60 هرتز
• عمر مکانیکی: حدود 1 میلیون بار
• نوع نصب: روی ریل استاندارد 35 میلی‌متری (DIN rail) یا پیچ

کاربردها:

• کنترل و راه‌اندازی موتورهای سه‌فاز کوچک تا متوسط
• تابلو برق‌های عمومی و کارگاهی
• کنترل پمپ‌های آب، فن‌های تهویه، کوره ها و دستگاه‌های جوشکاری
• اتوماسیون صنعتی سبک و سیستم‌های روشنایی

مزایا:

• قیمت اقتصادی و مقرون به صرفه
• در دسترس بودن و سهولت تهیه در بازار
• نصب آسان بر روی ریل استاندارد
• طراحی استاندارد و ابعاد مناسب

نکات نصب و استفاده:

• ولتاژ بوبین کنتاکتور باید با ولتاژ مدار فرمان تطابق داشته باشد.
• برای حفاظت از موتور در برابر اضافه‌بار، استفاده از رله حرارتی (بی‌متال) هماهنگ با جریان بار الزامی است. (معمولاً رله‌های سری R T16 یا مشابه آن)
• از کنتاکتور در محیط‌های با گرد و غبار زیاد یا رطوبت بالا بدون محافظت مناسب استفاده نکنید.
