معرفی محصول:

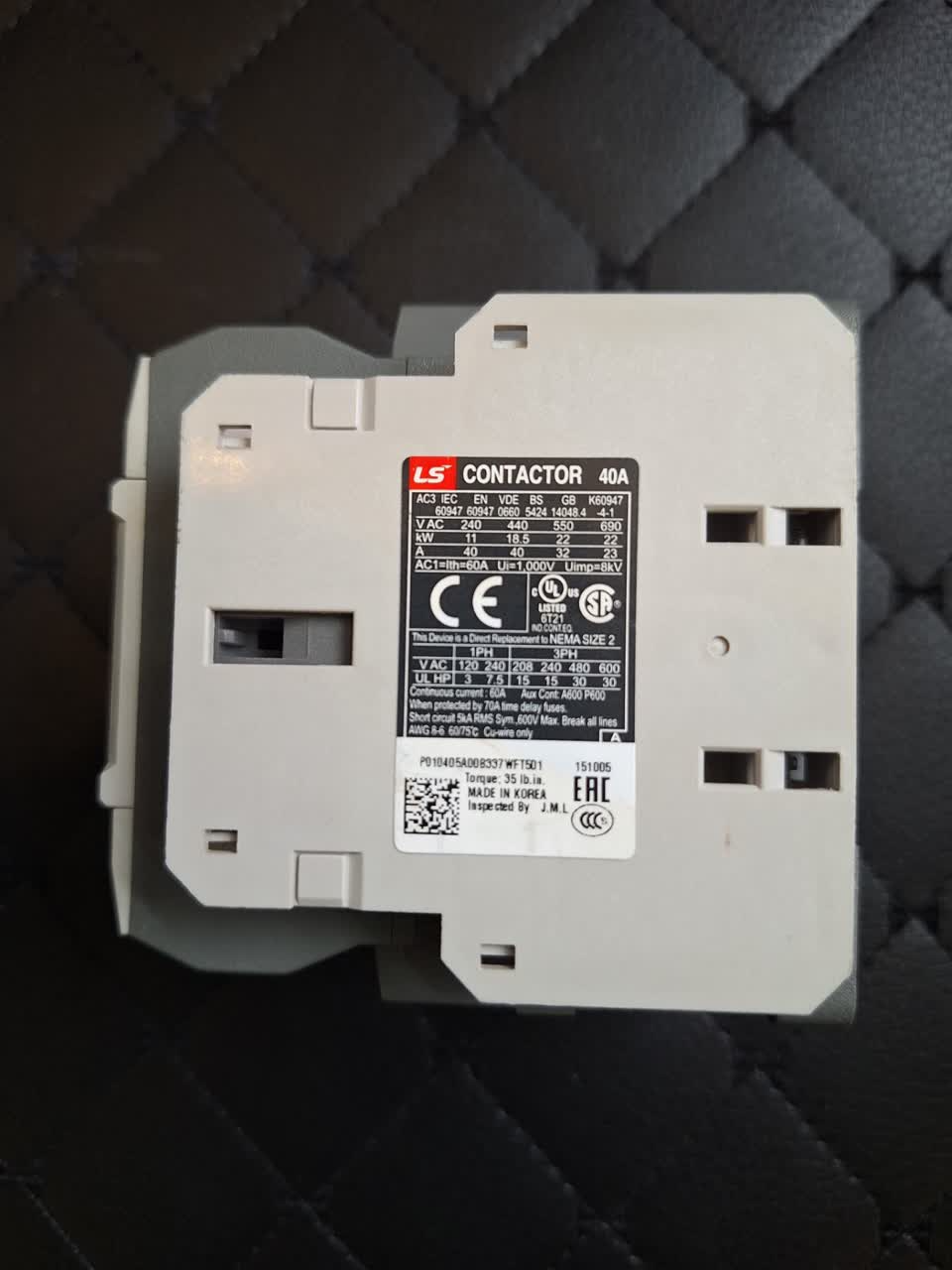

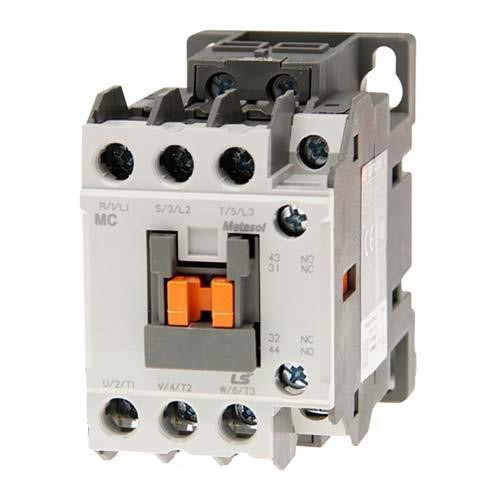

کنتاکتور الاس LS مدل MC‑40a از سری پیشرفته Metasol شرکت LS Electric کره جنوبی است. این سری با طراحی مدرن، دوام بالا، و عملکرد ایمن برای کنترل موتورهای سهفاز تا توان 22 کیلووات طراحی شده است.
بدنه مقاوم، ابعاد فشرده و امکان نصب آسان روی ریل DIN یا صفحه، آن را به انتخابی حرفهای برای تابلو سازان و مهندسان برق تبدیل کرده است.
مشخصات فنی کلیدی:
- برند: LS Electric (کره جنوبی)
- سری: Metasol
- مدل: MC‑40a
- جریان نامی (Ie): 40 آمپر
- توان قابل کنترل موتور:
- 380 تا 440 ولت → تا 22 کیلووات (30 اسب بخار)
- 220 ولت → تا 15 کیلووات (20 اسب بخار)
- دسته مصرف: AC‑3 (مخصوص موتور القایی)
- ولتاژ نامی عایق (Ui): 1000 ولت
- ولتاژ کاری (Ue): تا 690 ولت AC
- ولتاژ بوبین متداول: 220VAC
- تعداد پل قدرت: 3P (سه پل)
- کنتاکت کمکی: 2NO + 2NC (نصب شده روی بدنه)
- درجه حفاظت: IP20
- عمر الکتریکی: بیش از 1 میلیون سیکل
- عمر مکانیکی: حدود 10 میلیون بار عملکرد
- نوع نصب: ریلی و پیچی
- سازگاری با رله حرارتی متاسل: MT‑40 یا MT‑32
کاربردها:
- کنترل موتورهای سهفاز با توان متوسط
- تابلو برقهای صنعتی، خطوط تولید و تأسیسات ساختمانی
- سیستمهای HVAC (تهویه و سرمایش صنعتی)
- راهاندازی پمپها، فنها، کمپرسورها و تجهیزات صنعتی
- قابل ترکیب با رله حرارتی، تایمر و رله کمکی سری Metasol
مزایا و ویژگیهای ممتاز:
- طراحی مدرن سری Metasol با ابعاد کوچکتر و کارایی بالاتر
- ایمنی بالا با پوشش محافظ IP20 برای جلوگیری از تماس مستقیم
- مصرف بوبین پایین و صدای عملکرد کم
- قابلیت افزودن کنتاکت کمکی جانبی، تایمر بلافاصله و رله اورلود هماهنگ
- ساخت کره جنوبی با کیفیت صنعتی و عمر طولانی
- هماهنگی کامل با تجهیزات LS در تابلو برق
نکات نصب کاربردی:
- همیشه ولتاژ نامی بوبین را با مدار فرمان تطبیق دهید.
- پس از نصب سیمکشی، گشتاور پیچها را کنترل کنید.
- از نصب در محیطهای دارای رطوبت یا گردوغبار بالا بدون تابلو محافظ خودداری کنید.
- برای حفاظت از موتور، از رله حرارتی Metasol MT‑32 یا MT‑40 استفاده کنید.
