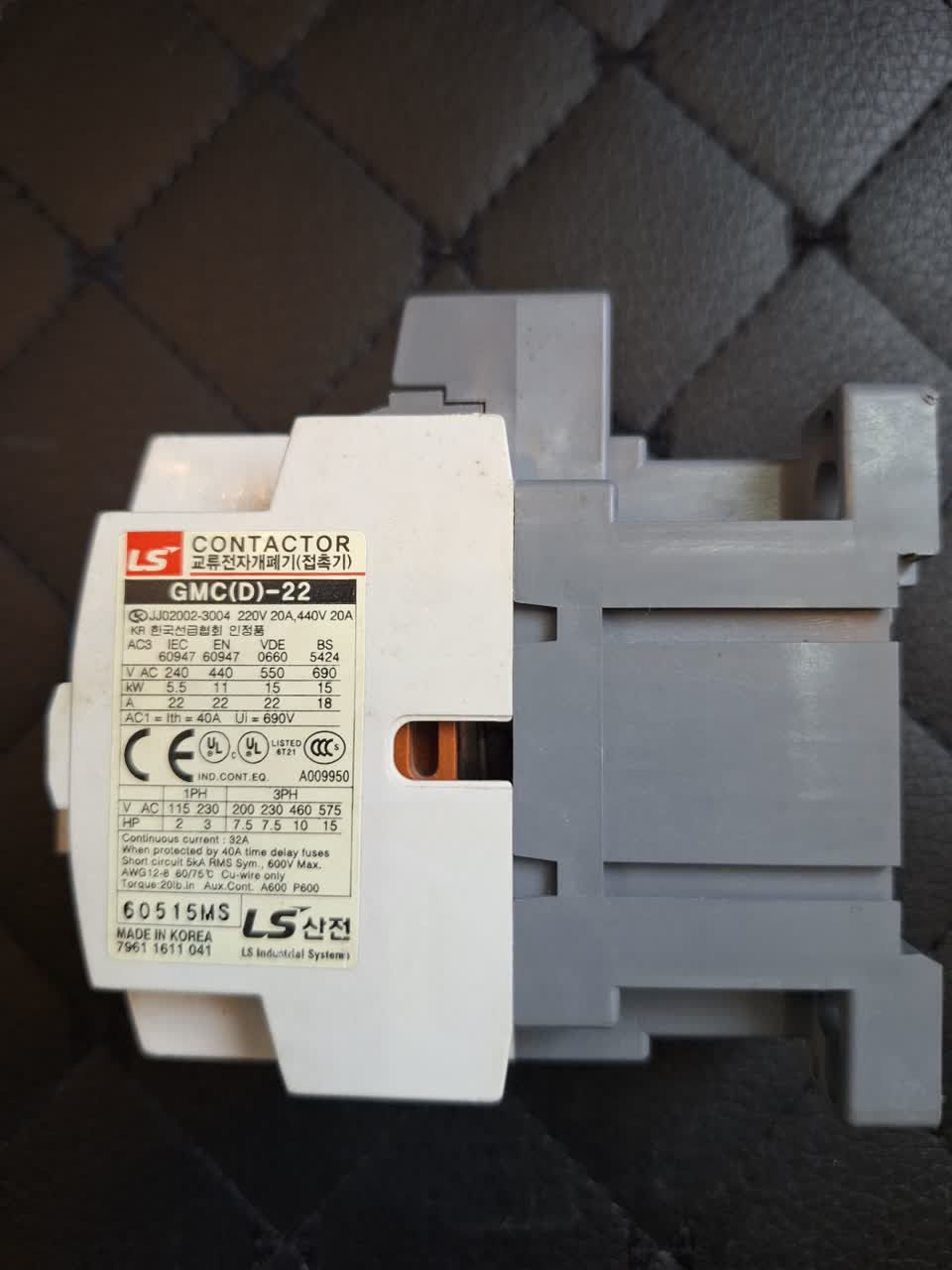

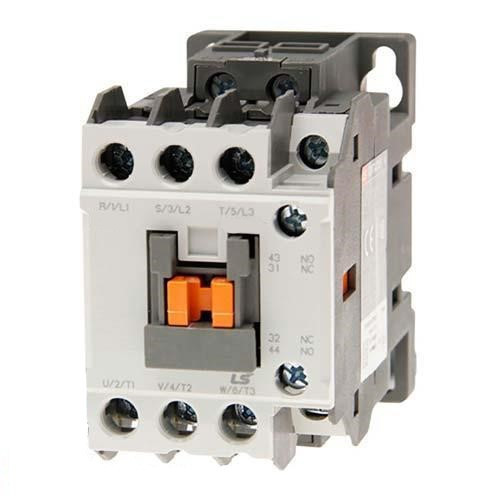

کنتاکتور 22 آمپر LS با بوبین 220 ولت

معرفی محصول:

کنتاکتور ال‌اس LS مدل GMC‑22 یکی از محصولات پرکاربرد و خوش‌ساخت برند مطرح کره‌ای LS Electric (ال‌اس الکتریک) است که برای کنترل مدارهای سه‌فاز و راه‌اندازی موتورهای الکتریکی با توان متوسط طراحی شده است.

این کنتاکتور تحت استانداردهای بین‌المللی IEC و KS تولید شده و با دوام بالا، طراحی فشرده، و صدای کم عملکرد، انتخابی قابل اعتماد برای تابلوهای برق صنعتی و ساختمان‌ها محسوب می‌شود.

مشخصات فنی کلیدی:

• برند: ال‌اس الکتریک (LS Electric – Korea)
• مدل: GMC‑22
• سری: GMC (General Magnetic Contactor)
• جریان نامی (In): 22 آمپر
• توان قابل کنترل:
  • موتور سه‌فاز 380V → تا 11 کیلووات (15 اسب بخار)
  • موتور سه‌فاز 220V → تا 7.5 کیلووات (10 اسب بخار)
• ولتاژ کاری (Ue): تا 690 ولت AC
• ولتاژ بوبین (Coil Voltage): 220VAC
• تعداد پل (Pole): 3 پل قدرت (3P)
• کنتاکت‌های کمکی (Auxiliary): 1NO + 1NC
• استاندارد حفاظتی: IP20
• عمر الکتریکی: بیش از 1,000,000 بار سویچینگ
• دسته کاربری: AC‑3 (برای موتور القایی)
• نحوه نصب: روی ریل DIN یا پیچ مستقیم
• سازگاری: کاملاً هماهنگ با رله حرارتی MT‑22/25 LS

کاربردها:

• کنترل و راه‌اندازی موتورهای سه‌فاز القایی
• تابلوهای برق صنعتی و کارگاهی
• سیستم‌های اتوماسیون و کنترل فرمان
• کنترل پمپ آب، کمپرسور، فن، نقاله و تجهیزات HVAC
• اتصال به رله حرارتی جهت حفاظت از موتور (Overload Protection)

مزایا:

• کیفیت ممتاز ساخت کره‌ای: دوام بالا و عملکرد پایدار در شرایط سخت صنعتی
• ابعاد فشرده و نصب آسان: مناسب تابلوهای با فضای محدود
• مقاوم در برابر حرارت و ارتعاش: عمر طولانی‌تر و کارکرد مطمئن
• هم‌پوشانی کامل با لوازم جانبی LS: شامل تایمر، بیمتال و کنتاکت کمکی قابل افزودن
• عملکرد بی‌صدا و نرم: ایده‌آل برای مصارف صنعتی و تجاری

نکات مهم نصب و استفاده:

• ولتاژ بوبین را دقیقاً مطابق با دیاگرام مدار فرمان انتخاب کنید.
• جهت حفاظت کامل از موتور، از رله حرارتی MT‑22 LS استفاده شود.
• پس از گذر زمان، پیچ‌های ترمینال را بازبینی و مجدداً محکم کنید.
• از نصب در مناطق با گردوغبار یا رطوبت بالا بدون فریم تابلو خودداری شود.
