معرفی محصول:

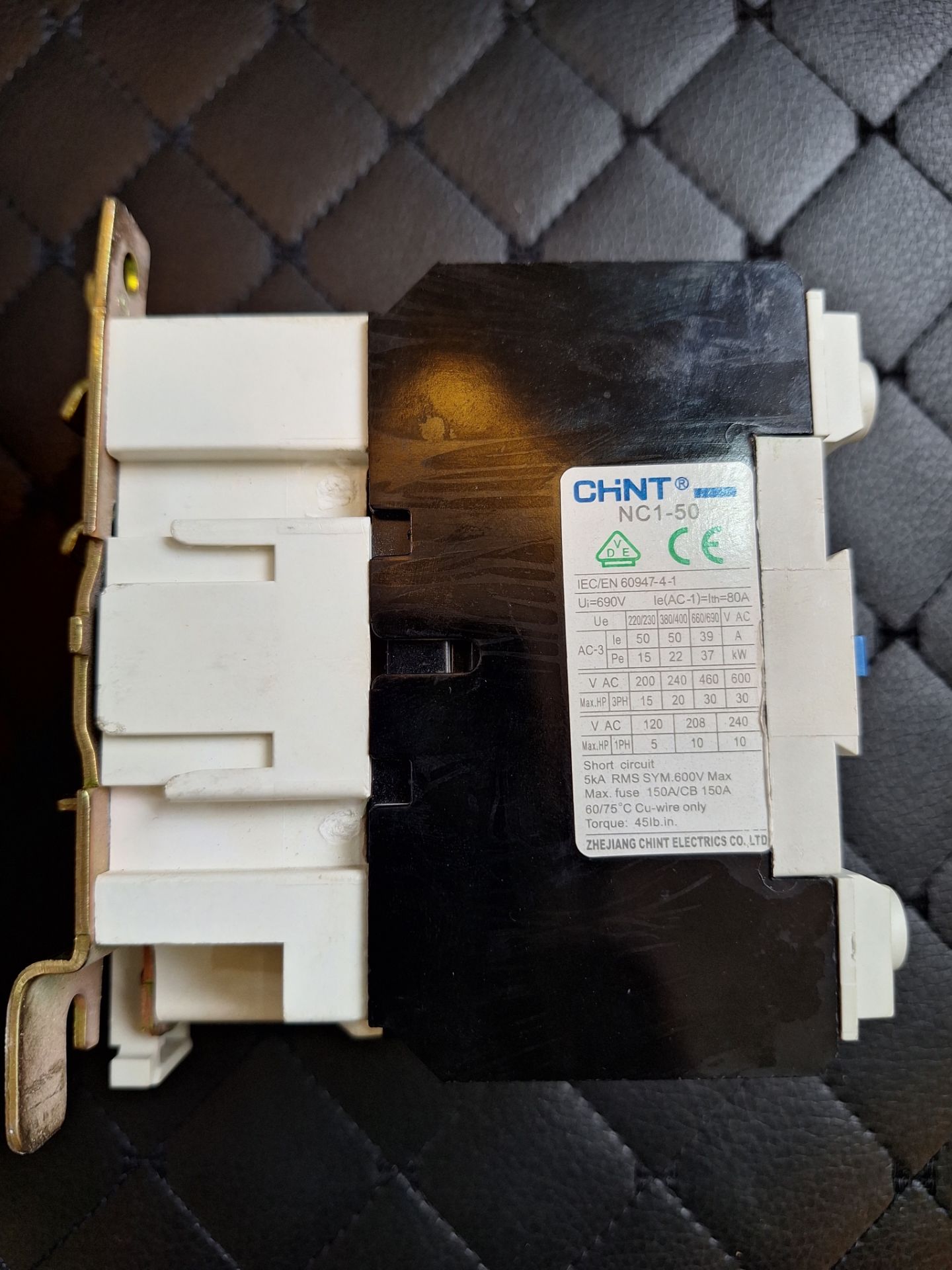

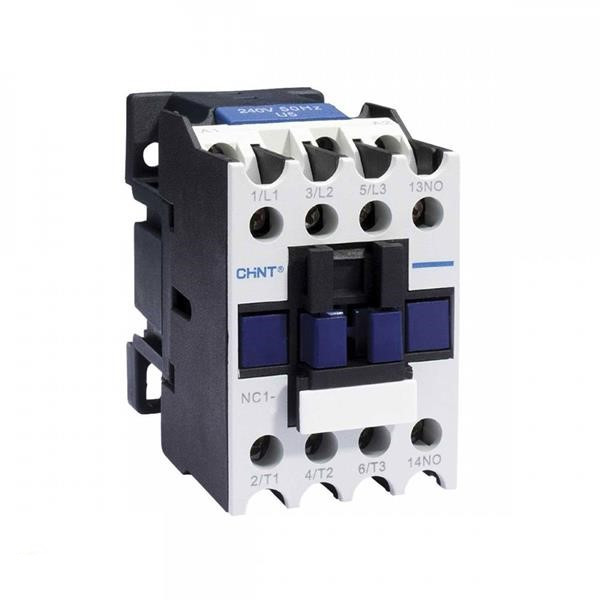

کنتاکتور 50 آمپر چینت مدل NC1، یک کلید مغناطیسی قدرتمند و قابل اعتماد است که برای راهاندازی، قطع و وصل مدارات الکتریکی AC (جریان متناوب) با ولتاژ نرمال تا 690 ولت و جریان نامی 50 آمپر طراحی شده است. این کنتاکتور به طور گسترده در تابلوهای برق صنعتی، سیستمهای توزیع برق، موتورهای الکتریکی، بانکهای خازنی و سایر تجهیزات الکتریکی که نیاز به کنترل توان بالا دارند، مورد استفاده قرار میگیرد. سری NC1 از محصولات با کیفیت و اقتصادی شرکت معتبر چینت (Chint) است که با رعایت استانداردهای بینالمللی تولید شده است.
مشخصات فنی کلیدی:
- برند: چینت (Chint)
- مدل: NC1
- جریان نامی (In): 50 آمپر
- ولتاژ نامی عایقی (Ui): 690 ولت
- ولتاژ نامی کاری (Ue): تا 690 ولت AC
- ولتاژ بوبین (Coil Voltage): 220VAC.
- تعداد و نوع کنتاکتهای قدرت: 3 پل (3 Pole) - مناسب برای مدارهای سه فاز
- تعداد و نوع کنتاکتهای کمکی (Auxiliary Contacts): 1NO (نرمالی باز) + 1NC (نرمالی بسته) - با قابلیت افزایش
- فرکانس کاری: 50/60 هرتز
- عمر مکانیکی: حدود 1,000,000 بار
- عمر الکتریکی: حدود 100,000 بار (بسته به جریان و بار)
- مقاومت در برابر ضربه و لرزش: استاندارد
- نصب: قابلیت نصب روی ریل استاندارد (DIN Rail) یا پیچ شدن مستقیم
کاربردها:
- راهاندازی و کنترل موتورهای الکتریکی سه فاز (تا توان مشخص)
- سوئیچینگ و قطع و وصل بارهای اهمی و سلفی در مدارهای صنعتی
- کنترل بانکهای خازنی جهت اصلاح ضریب توان
- استفاده در تابلوهای برق اصلی و فرعی کارخانجات، کارگاهها و ساختمانهای تجاری
- مدار فرمان جرثقیلها، پمپها، فنها و سیستمهای تهویه مطبوع صنعتی
مزایا:
- قابلیت اطمینان بالا: تولید شده توسط برند معتبر چینت با استانداردهای کیفیتی شناخته شده.
- عملکرد پایدار: طراحی شده برای کارکرد طولانی مدت و مکرر در شرایط صنعتی.
- نصب آسان: امکان نصب سریع و آسان روی ریل استاندارد.
- قیمت رقابتی: ارائه عملکرد خوب با هزینهای مقرون به صرفه.
- تنوع در کنتاکتهای کمکی: امکان افزودن کنتاکتهای کمکی بیشتر برای مدارهای فرمان پیچیدهتر.
نکات مهم نصب و استفاده:
- حتماً ولتاژ بوبین کنتاکتور با منبع تغذیه مدار فرمان مطابقت داشته باشد.
- از اتصال صحیح فازها به کنتاکتهای قدرت اطمینان حاصل کنید.
- در محیطهای با گرد و غبار یا رطوبت بالا، از کنتاکتورهای با درجه حفاظت مناسب استفاده کنید.
- برای بارهای سلفی (مانند موتورها)، در صورت نیاز از تجهیزات جانبی مانند رلههای حرارتی (Thermal Overload Relays) برای حفاظت در برابر اضافه بار استفاده کنید.
