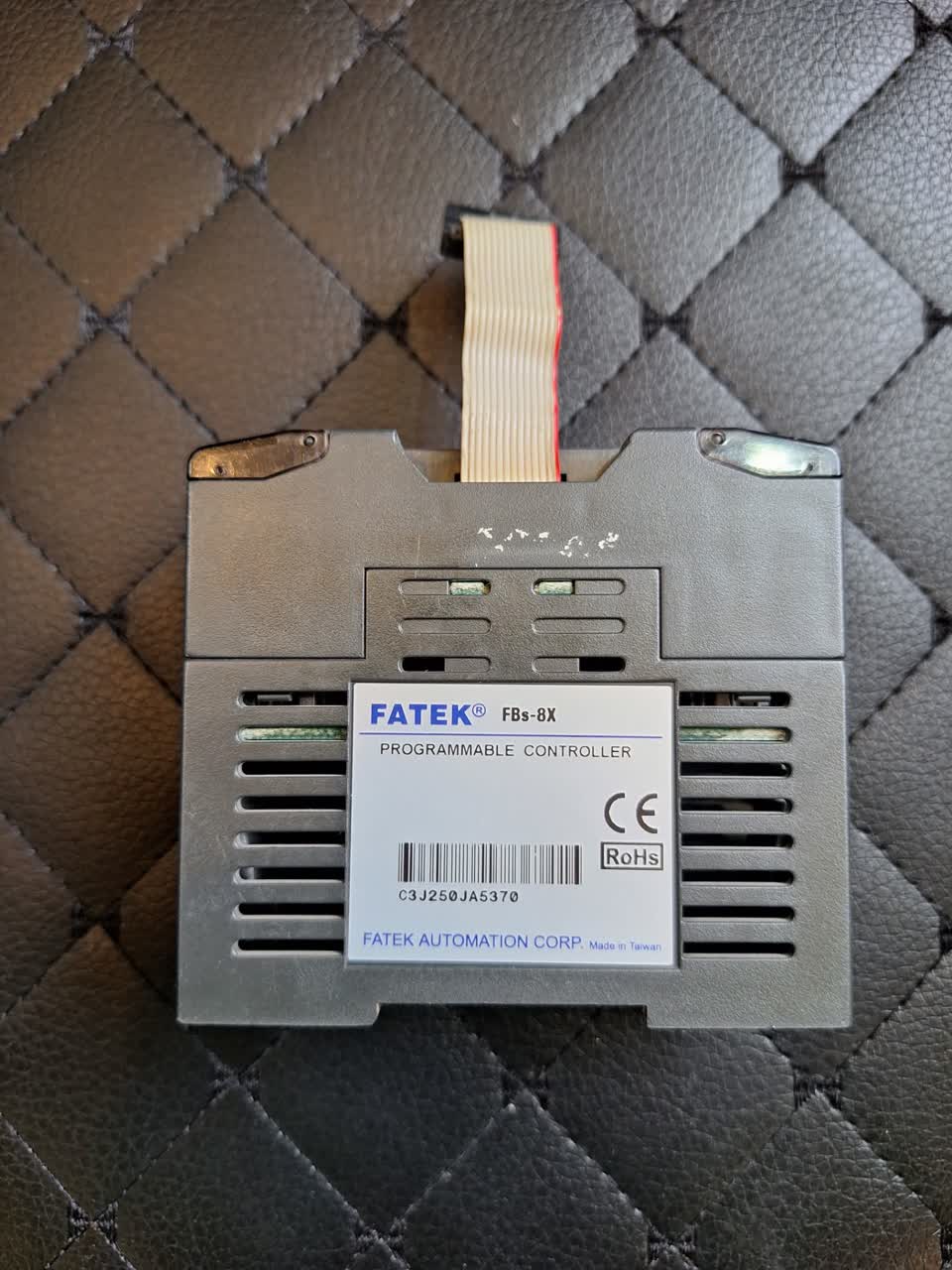

ماژول افزایشی ورودی فتک FBS-8X

معرفی محصول:

ماژول FBs‑8X یکی از ماژول‌های ورودی دیجیتال سری FBs شرکت فتک (FATEK) است که برای اضافه‌کردن ۸ ورودی دیجیتال به PLC استفاده می‌شود. این ماژول امکان دریافت سیگنال‌های دیجیتال از انواع سنسورها و تجهیزات صنعتی مانند لیمیت‌سوئیچ، سنسور نوری، میکروسوئیچ، رله، کلید فشاری و خروجی‌های دیجیتال سایر دستگاه‌ها را فراهم می‌کند.

با نصب این ماژول، PLC شما تعداد ورودی‌های بیشتری برای پایش وضعیت تجهیزات و اجرای منطق کنترلی دقیق خواهد داشت.

مشخصات فنی ماژول FBs‑8X

• تعداد ورودی‌ها: ۸ ورودی دیجیتال مستقل
• نوع ورودی: NPN یا PNP (بسته به نسخه ماژول)
• ولتاژ ورودی: 24VDC
• ایزولاسیون: دارای مدار ایزوله برای حفاظت در برابر نویز و ولتاژهای ناخواسته
• اندیکاتور LED برای هر کانال: نمایش وضعیت لحظه‌ای روشن/خاموش
• نوع اتصال: ترمینال‌های پیچی صنعتی برای سیم‌کشی مطمئن
• سازگاری: قابل استفاده با تمام PLCهای سری FBs
• حفاظت داخلی: محافظت در برابر اتصال کوتاه یا تغییرات ناگهانی ولتاژ ورودی
• نویزپذیری بسیار پایین: مناسب خطوط تولید پرنویز الکترومغناطیسی

کاربردها

• دریافت ورودی از لیمیت سوئیچ‌ها، سنسورهای Proximity، سنسور نوری، میکروسوئیچ‌ها
• سیستم‌های نوار نقاله برای تشخیص موقعیت و توقف/حرکت
• کنترل ماشین‌آلات صنعتی با چندین نقطه ورودی
• دریافت سیگنال از بردهای کنترلی، رله‌ها و سوییچ‌های دستی
• سیستم‌های بسته‌بندی و مونتاژ نیمه‌اتوماتیک
• خطوط تولید صنایع غذایی، دارویی و پلاستیک
• پایش وضعیت تجهیزات (Alarm، Ready، Error، Run و …)

مزایا

• افزایش تعداد ورودی PLC بدون تغییر در ساختار اصلی سیستم
• پایداری عالی در محیط‌های صنعتی با نویز بالا
• کیفیت ساخت بالا و طول عمر زیاد با استانداردهای کارخانه فتک
• ایزولاسیون قوی برای جلوگیری از آسیب به PLC
• نصب آسان و یکپارچگی کامل با سری FBs
• مناسب برای پروژه‌های کنترلی کوچک تا بزرگ

نکات مهم در نصب و راه‌اندازی

• از منبع تغذیه 24 ولتDC استاندارد استفاده کنید.
• ورودی‌ها را مطابق نوع NPN یا PNP سیم‌کشی کنید.
• شیلد کابل‌های بلند را در یک سمت زمین کنید تا از نویز جلوگیری شود.
• در محیط‌های دارای موتورهای توان بالا، کابل ورودی دیجیتال را از کابل قدرت جدا عبور دهید.
• LEDهای روی ماژول بهترین ابزار برای تست سریع ورودی‌ها هستند.
