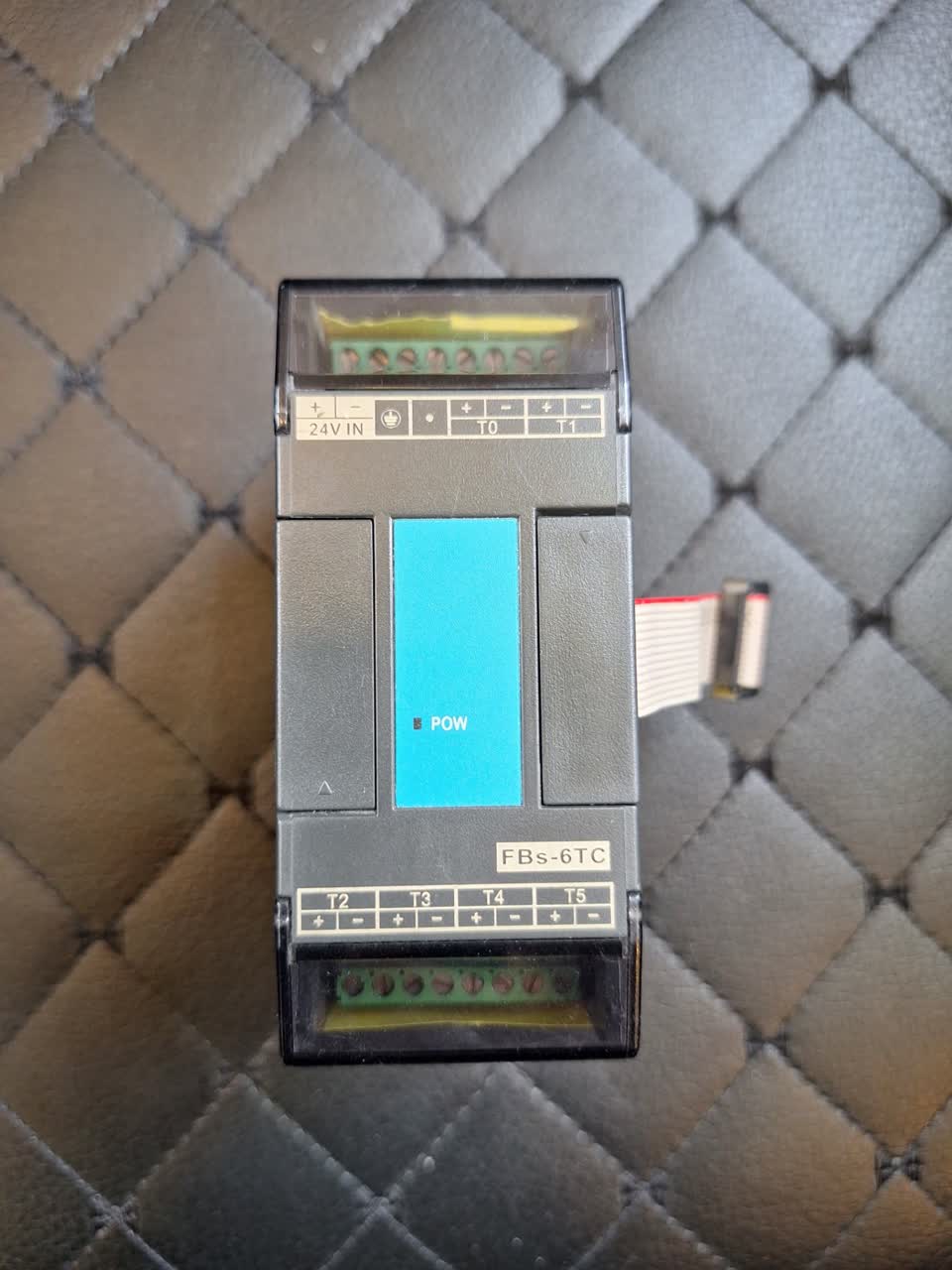

ماژول افزایشی دمای فتک Fatek FBS 6TC

معرفی محصول:

ماژول FBs-6TC یکی از کارت‌های توسعه حیاتی در خانواده PLCهای سری FBs شرکت فتک (FATEK) است که به طور اختصاصی برای اندازه‌گیری دقیق دما از طریق سنسورهای ترموکوپل طراحی و تولید شده است. این ماژول امکان ورود اطلاعات دمایی از 6 نقطه مجزا را به PLC فراهم می‌آورد و نقش مهمی در سیستم‌های کنترلی ایفا می‌کند که پایش و تنظیم دما در آن‌ها از اهمیت بالایی برخوردار است. با استفاده از این ماژول، می‌توانید دماهای فرآیندهای صنعتی خود را با دقت بالا مانیتور کرده و کنترل کنید.

مشخصات فنی:

• تعداد کانال ورودی: 6 کانال مستقل برای اتصال انواع ترموکوپل.
• نوع ترموکوپل‌های پشتیبانی شده: قابلیت پشتیبانی از انواع رایج ترموکوپل‌ها مانند Type K, J, T, E, R, S, B, N (لطفاً برای اطمینان از پشتیبانی مدل دقیق، به دیتاشیت مراجعه فرمایید).
• رزولوشن اندازه‌گیری: 14 بیت، که دقت بسیار خوبی در تفکیک تغییرات دمایی ارائه می‌دهد.
• محدوده اندازه‌گیری: بسته به نوع ترموکوپل، محدوده وسیعی از دماها را پوشش می‌دهد (از حدود -200 تا +1800 درجه سانتی‌گراد).
• جبران‌سازی اتصال سرد (Cold Junction Compensation): دارای مدار داخلی پیشرفته برای اندازه‌گیری دقیق دمای نقطه مرجع (اتصال ترموکوپل به ماژول) و رفع خطای ناشی از آن.
• دقت: دقت بالا در اندازه‌گیری با قابلیت جبران‌سازی خطاهای محیطی.
• نوع اتصال: مجهز به ترمینال‌های پیچی برای اتصال آسان و ایمن سیم‌های ترموکوپل.
• سازگاری: کاملاً سازگار با PLCهای سری FBs فتک و قابل نصب بر روی اسلات‌های توسعه PLC.
• نویزپذیری کم: طراحی شده برای عملکرد پایدار در محیط‌های صنعتی پرنویز.

کاربردها:

ماژول FBs-6TC برای کاربردهایی که نیاز به پایش دقیق دما در چندین نقطه دارند، ایده‌آل است:

• کنترل دمای کوره ها و اتاق‌های پخت: در صنایع سرامیک، فلزات، شیشه و غیره.
• پایش دما در ماشین‌آلات تولید پلاستیک و لاستیک: مانند اکسترودرها، دستگاه‌های قالب‌گیری تزریقی و کانوایرها.
• صنایع غذایی و دارویی: کنترل دما در فرآیندهای پخت، استریلیزاسیون، تخمیر و نگهداری.
• سیستم‌های حرارتی و برودتی صنعتی (HVAC): اندازه‌گیری دمای محیط، کانال‌های هوا و تجهیزات.
• صنایع شیمیایی: کنترل دما در راکتورها، مخازن و خطوط تولید.
• ابزار دقیق و سیستم‌های مانیتورینگ: استفاده در کنار سنسورهای دقیق دیگر برای جمع‌آوری داده‌های دمایی.

مزایا:

• اندازه‌گیری دقیق و قابل اعتماد دما: با استفاده از جبران‌سازی اتصال سرد و رزولوشن بالا.
• انعطاف‌پذیری بالا: پشتیبانی از طیف وسیعی از انواع ترموکوپل‌ها.
• یکپارچگی آسان با سیستم FBs: اتصالPlug-and-Play با PLCهای فتک.
• کاهش هزینه‌ها: به صرفه بودن نسبت به خرید تجهیزات جداگانه برای هر سنسور دما.
• اشغال فضای کم: صرفه‌جویی در فضا با تجمیع 6 ورودی دما در یک ماژول.
• کیفیت ساخت فتک: اطمینان از دوام و عملکرد طولانی مدت.

نکات مهم در نصب و راه‌اندازی:

• انتخاب ترموکوپل مناسب: نوع ترموکوپل را بر اساس دامنه دمایی مورد انتظار و شرایط محیطی انتخاب کنید.
• کابل‌کشی استاندارد: از کابل‌های ترموکوپل با شیلد مناسب استفاده کنید و اتصال شیلد را در یک سمت (سمت PLC) به زمین متصل نمایید تا از ایجاد حلقه زمین (Ground Loop) جلوگیری شود.
• پیکربندی نرم‌افزاری: نوع ترموکوپل و تنظیمات مربوطه را باید در نرم‌افزار برنامه‌نویسی PLC (WinProLather) برای ماژول FBs-6TC به درستی تعریف کنید.
• محل نصب: ماژول را در مکانی دور از منابع حرارتی مستقیم، رطوبت بالا و میدان‌های الکترومغناطیسی قوی نصب کنید.
