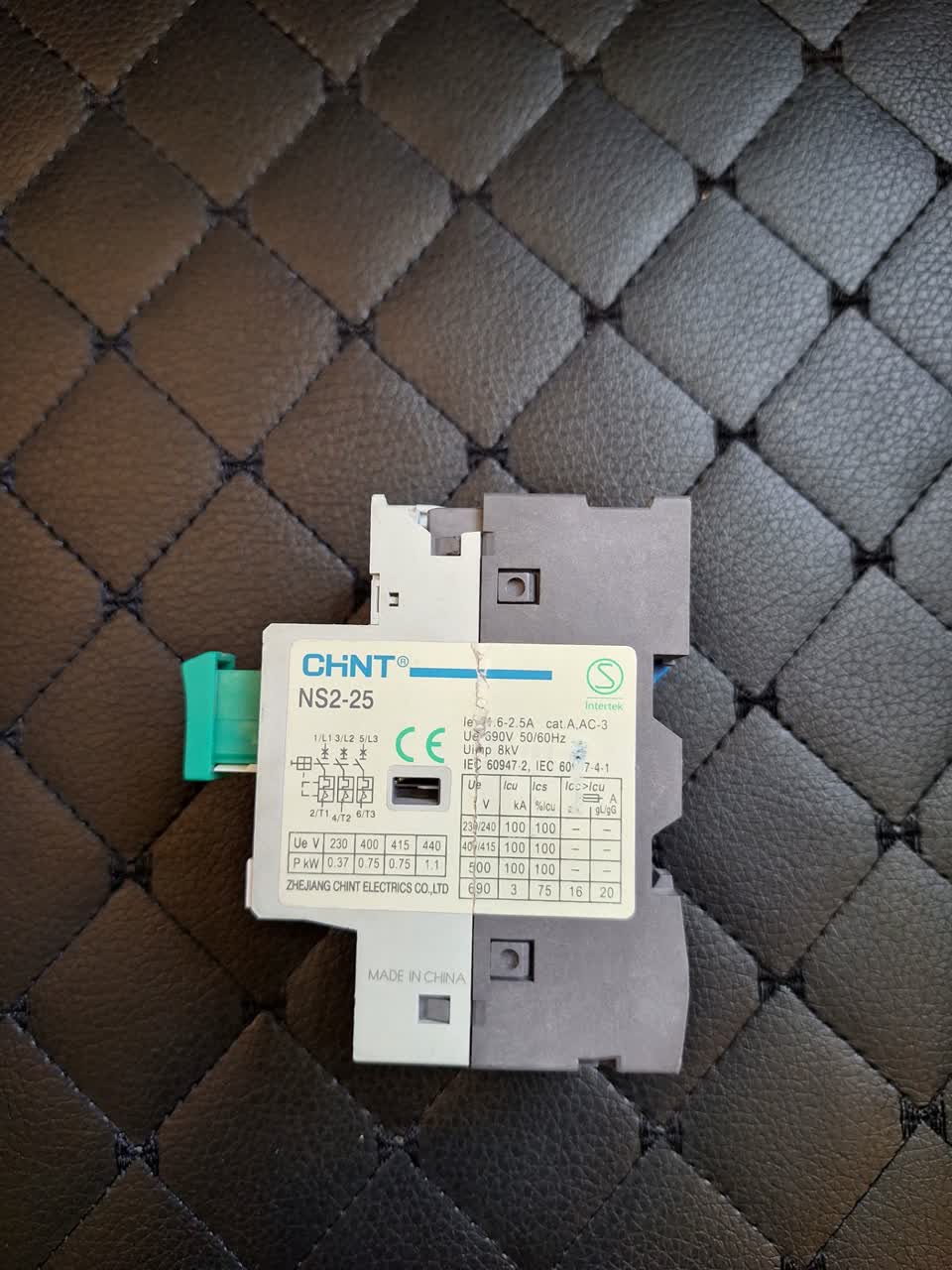

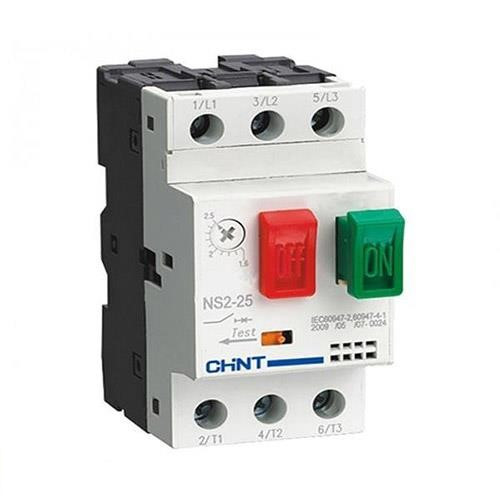

کلید حرارتی چینت 1.6 تا 2.5 آمپر NS2-25

معرفی محصول:

کلید حرارتی چینت، یک دستگاه حفاظتی چندکاره است که برای محافظت از مدارهای الکتریکی در برابر اضافه بار (Overload) و اتصال کوتاه (Short Circuit) طراحی شده است. این کلیدها با برند چینت (Chint) در طیف وسیعی از کاربردهای صنعتی، تجاری و مسکونی مورد استفاده قرار می‌گیرند و ترکیبی از حفاظت جریان و قطع خودکار را ارائه می‌دهند. مدل‌های چینت به دلیل کیفیت ساخت، قابلیت اطمینان و قیمت رقابتی شناخته شده‌اند.

مشخصات فنی کلیدی:

• جریان نامی قابل تنظیم (Adjustable Rated Current Range): 1.6 تا 2.5 آمپر
• این محدوده نشان‌دهنده قابلیت تنظیم جریان قطع اضافه بار کلید است. شما می‌توانید مقدار قطع اضافه بار را بین 1.6 تا 2.5 آمپر تنظیم کنید تا محافظت دقیقی بر اساس نیاز مدار و بار خود داشته باشید.
• ولتاژ نامی (Rated Voltage): تا 690 ولت AC.
• این ولتاژ کاری است که کلید برای آن طراحی شده است. برای اکثر مدارهای سه فاز خانگی و صنعتی سبک، این ولتاژ کافی است.
• جریان قطع اتصال کوتاه (Short-circuit Breaking Capacity): 100kA.
• این مقدار حداکثر جریانی است که کلید می‌تواند در لحظه وقوع اتصال کوتاه، بدون آسیب دیدن، مدار را قطع کند. این عدد برای ایمنی سیستم بسیار حیاتی است.
• تعداد پل (Poles): 3 پل (سه فاز)
• کلیدهای 3 پل برای محافظت کامل مدارهای سه‌فاز استفاده می‌شوند.
• نوع قطع اضافه بار: حرارتی (Thermal)
• مکانیزم داخلی کلید از طریق یک عنصر حرارتی، اضافه بار را تشخیص داده و مدار را قطع می‌کند.
• نوع قطع اتصال کوتاه: مغناطیسی (Magnetic)
• در صورت وقوع اتصال کوتاه (جریان بسیار بالا و ناگهانی)، یک میدان مغناطیسی قوی باعث قطع سریع کلید می‌شود.
• قابلیت تنظیم جریان قطع اضافه بار: دارد (از 1.6 تا 2.5 آمپر)
• این ویژگی امکان تنظیم دقیق محافظت را فراهم می‌کند.
• استانداردها: مطابق با استانداردهای بین‌المللی مانند IEC 60947-2.
• قابلیت نصب: قابلیت نصب آسان بر روی ریل استاندارد 35 میلی‌متری (DIN Rail).

کاربردها:

• محافظت از موتورهای سه‌فاز با توان پایین تا متوسط.
• محافظت از تابلوهای برق توزیع در ساختمان‌های مسکونی، تجاری و صنعتی.
• محافظت از بانک‌های خازنی، ترانسفورماتورهای کوچک و سایر تجهیزات الکتریکی.

مزایا:

• محافظت دوگانه: هم در برابر اضافه بار و هم در برابر اتصال کوتاه.
• قابلیت تنظیم: امکان تنظیم دقیق جریان قطع اضافه بار.
• قابلیت اطمینان: برند چینت به کیفیت محصولات خود شناخته شده است.
• نصب آسان: سازگار با ریل‌های استاندارد DIN.
• مقرون به صرفه: ارائه عملکرد خوب با قیمت مناسب.

نکات مهم هنگام انتخاب و نصب:

• تنظیم جریان: ابتدا باید جریان نامی بار مورد نظر خود را محاسبه کنید و سپس جریان قطع اضافه بار کلید حرارتی را کمی بالاتر از آن (در محدوده 1.6 تا 2.5 آمپر) تنظیم نمایید.
• ولتاژ و جریان نامی: اطمینان حاصل کنید که ولتاژ نامی کلید با ولتاژ شبکه شما و جریان نامی آن برای حداکثر جریان مصرفی بار مناسب باشد.
• ظرفیت قطع اتصال کوتاه: ظرفیت قطع کلید باید از حداکثر جریان اتصال کوتاه پیش‌بینی شده در نقطه نصب آن، بیشتر یا مساوی باشد.
• نوع بار: این کلیدها عمدتاً برای بارهای موتوری (AC-3) مناسب هستند. برای بارهای مقاومتی (AC-1) یا کاربردهای خاص، ممکن است نیاز به کلیدهای متفاوتی باشد.
